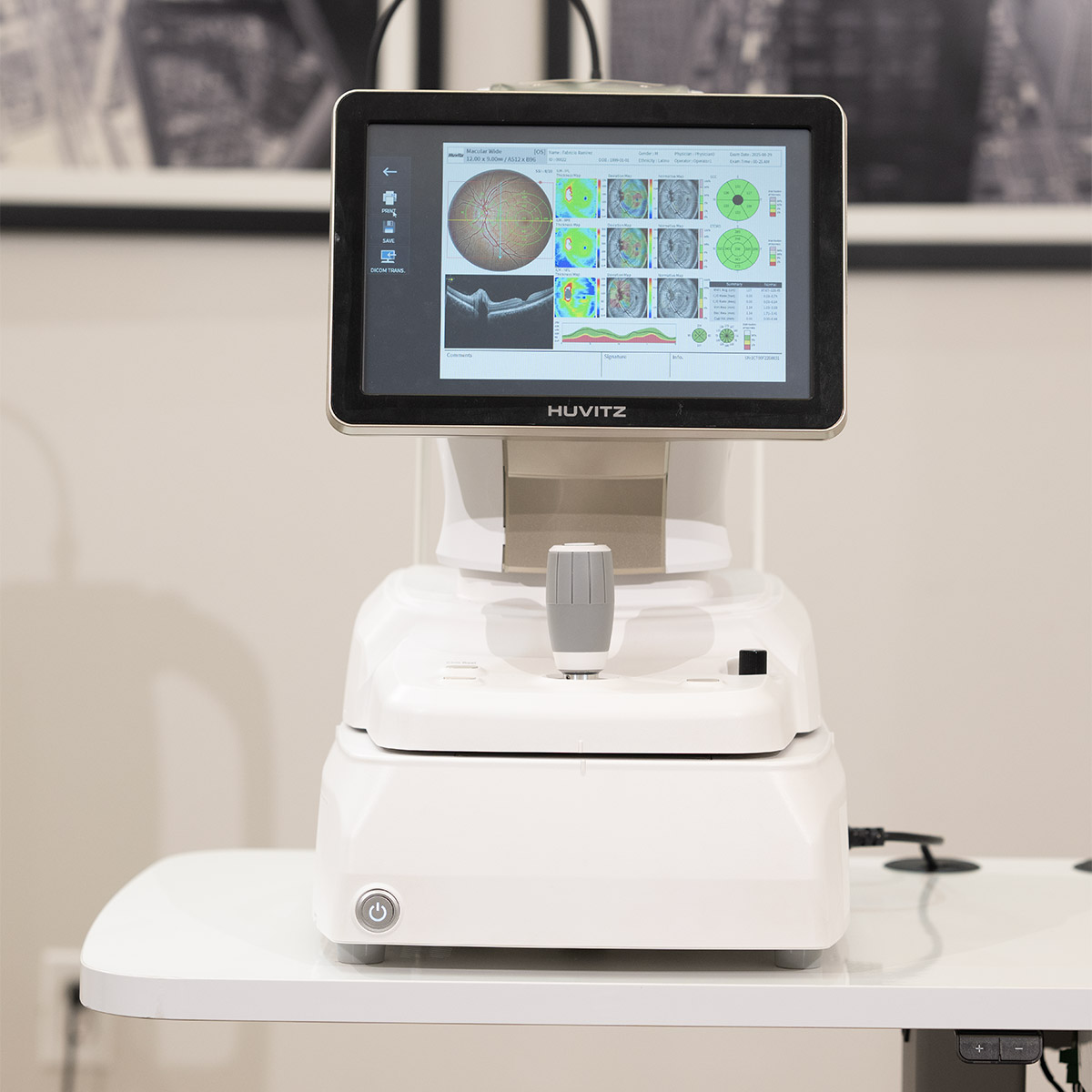

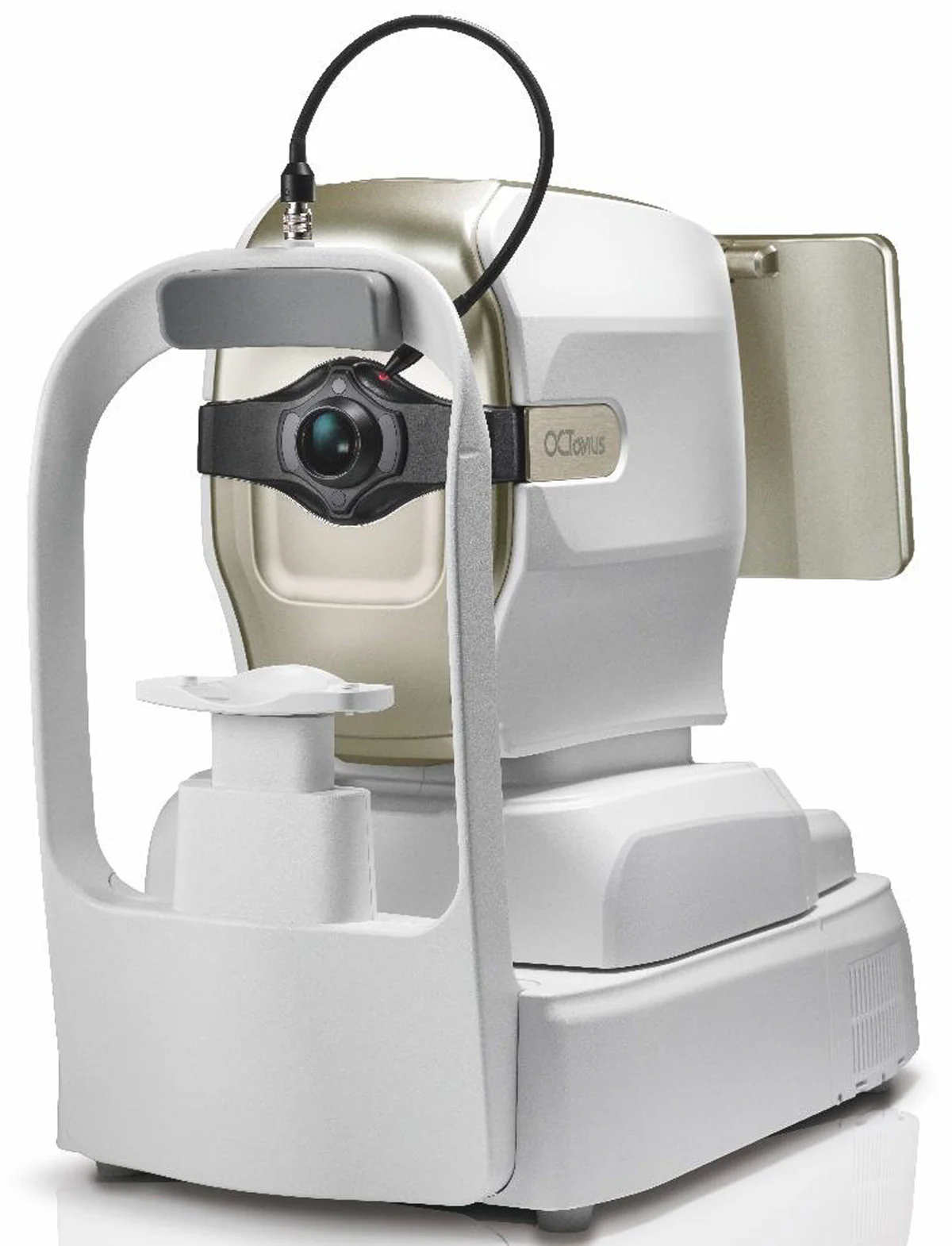

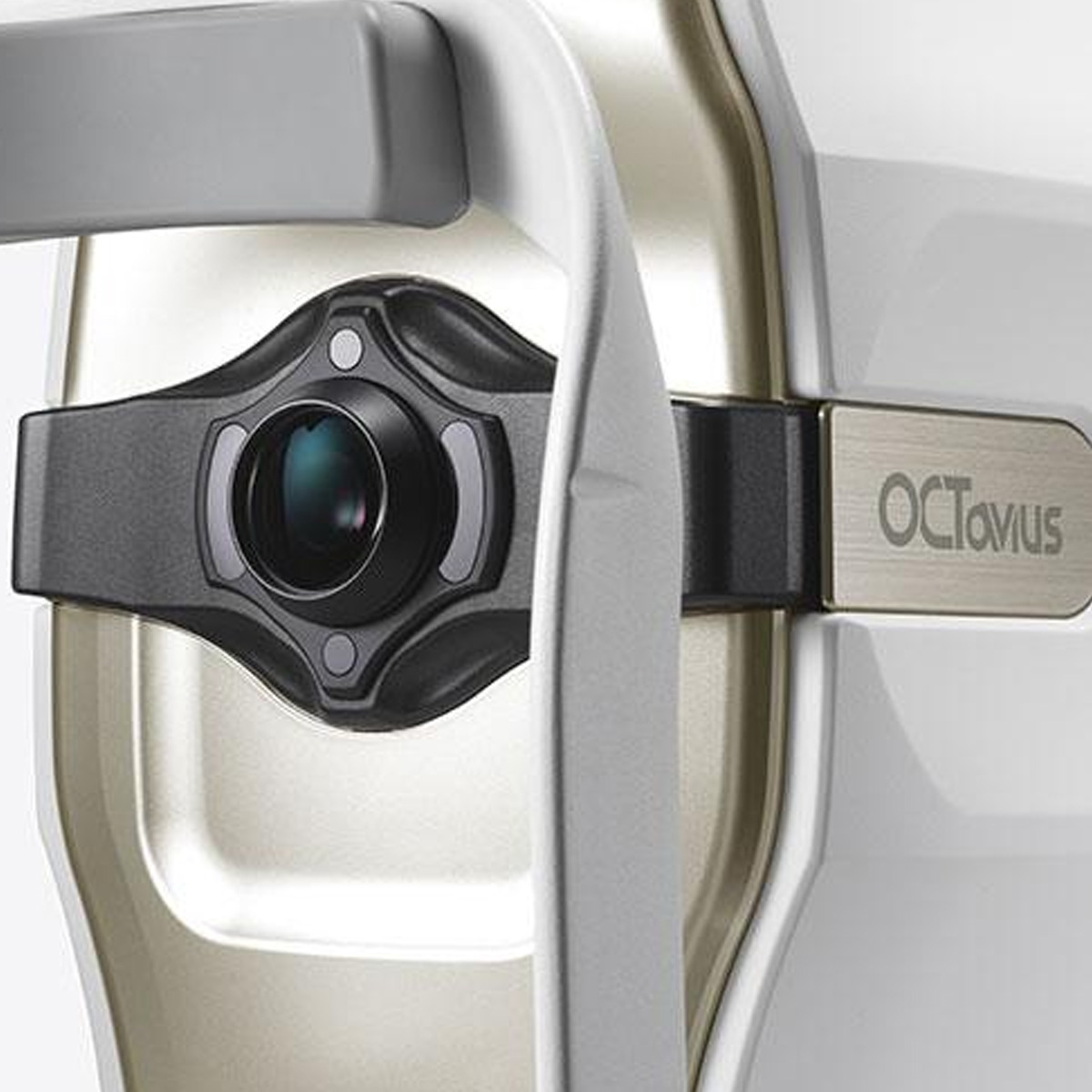

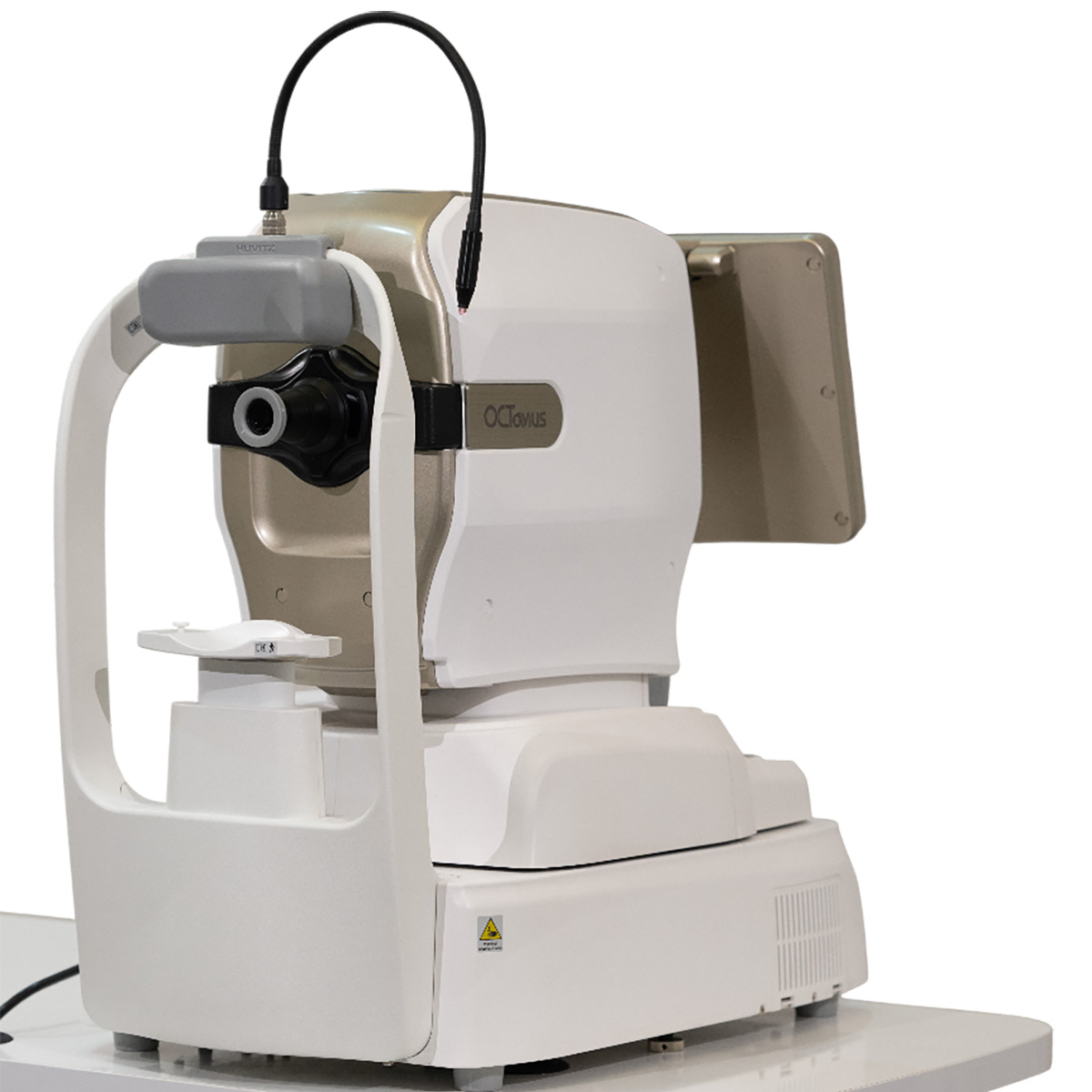

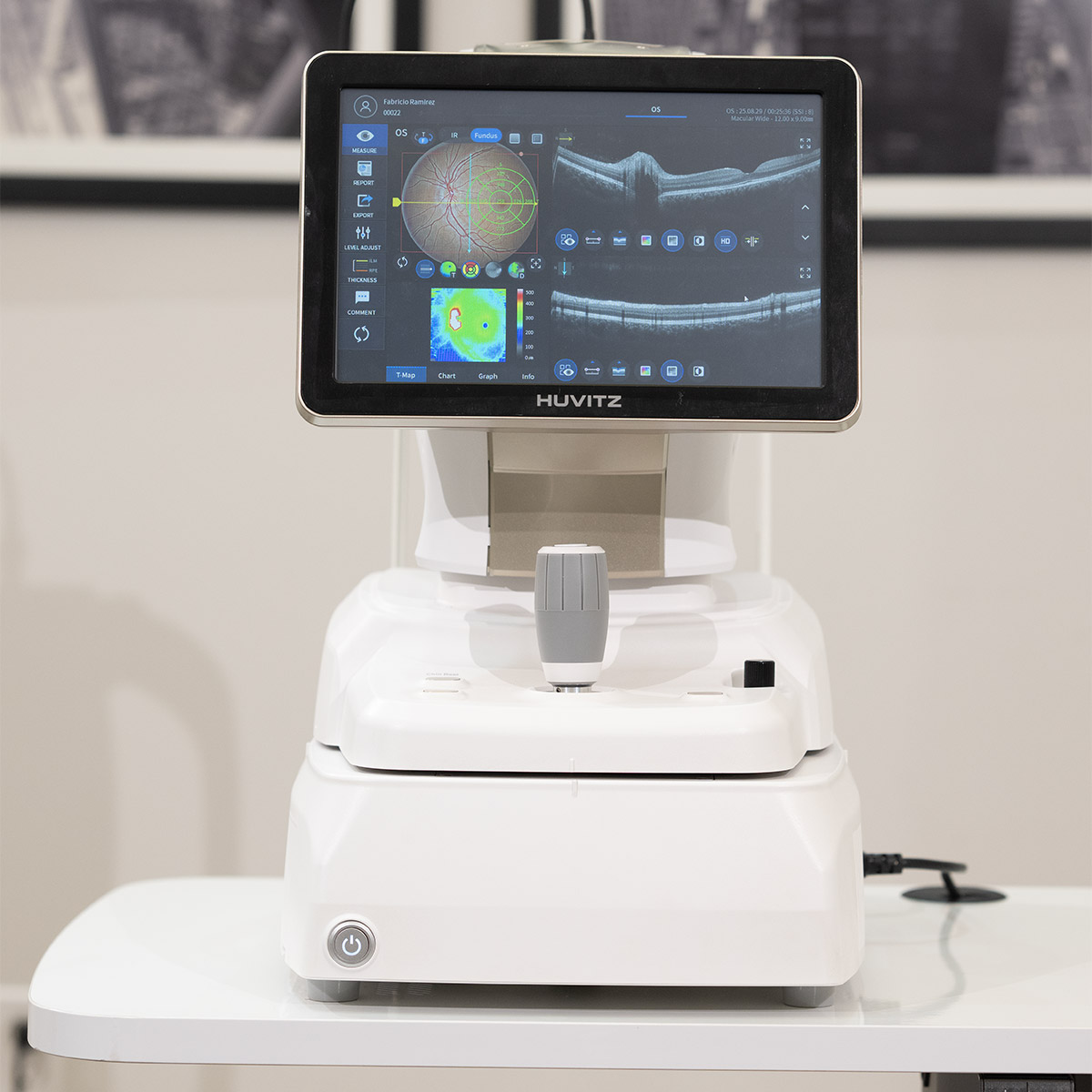

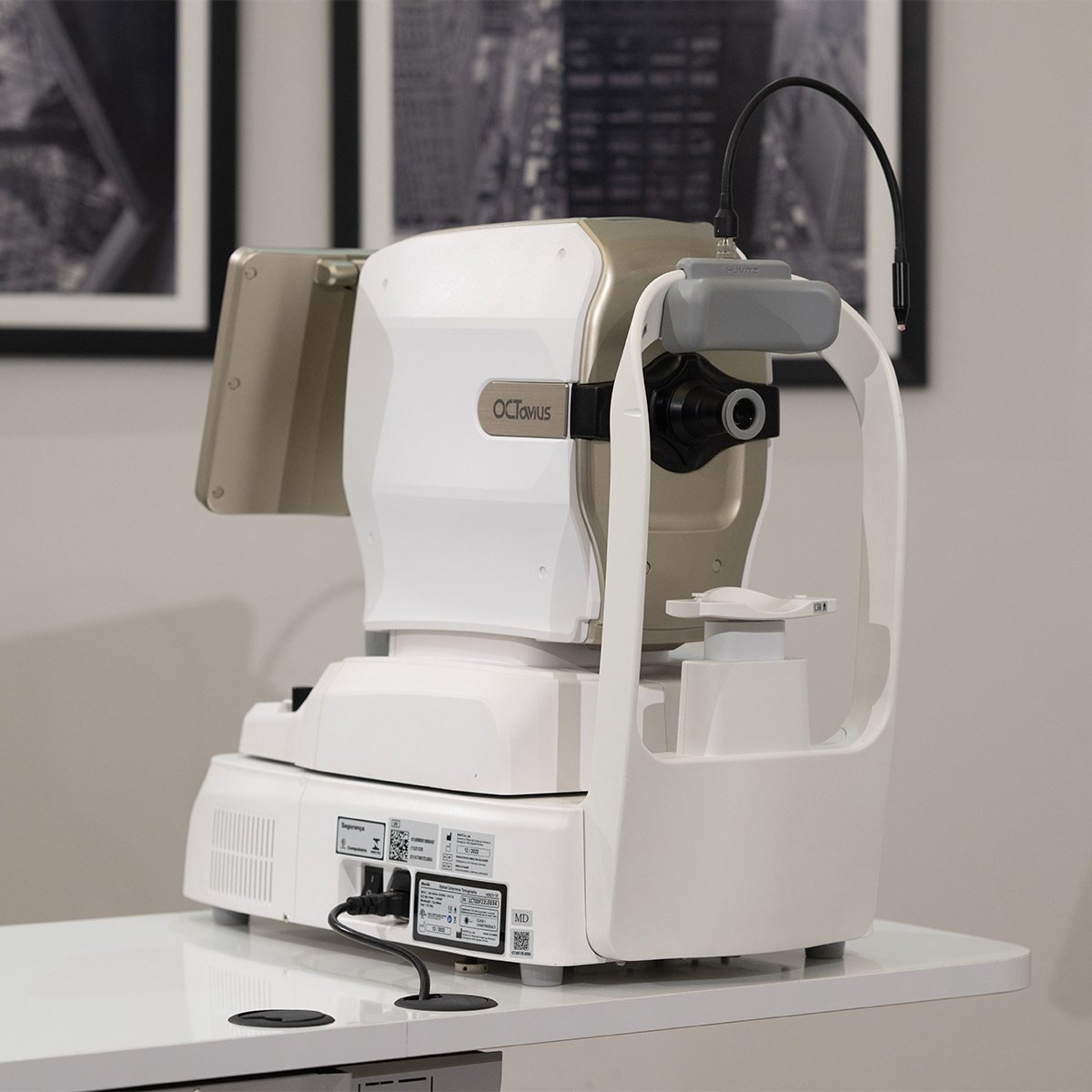

Huvitz Tomógrafo de Coherencia Óptica con Fundus HOCT-1F (80)

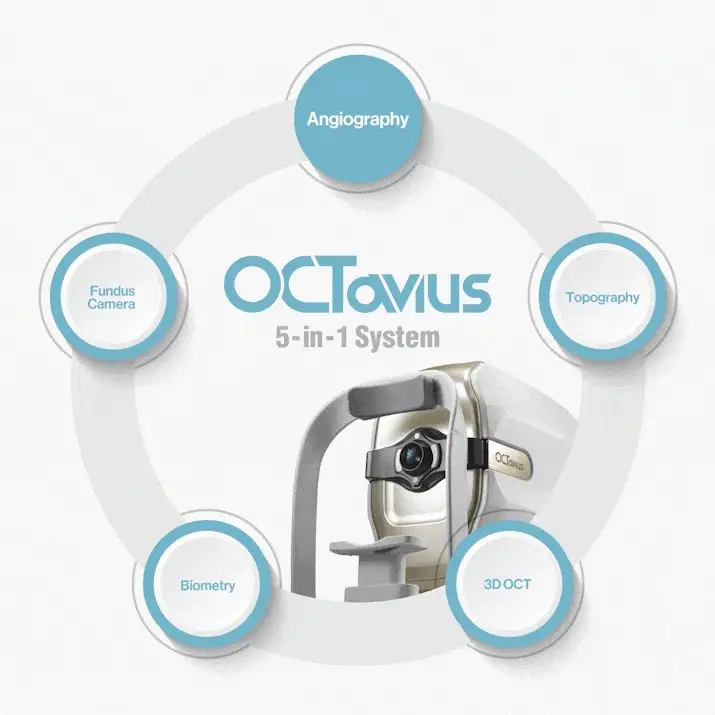

Sistema 5 en 1: 3D OCT • Cámara de Fondo • Angiografía • Biometría • Topografía

El HOCT-1F (80) integra cinco diagnósticos esenciales en una sola plataforma, ofreciendo una operación fluida y datos precisos en los que los especialistas pueden confiar. Con este sistema 5 en 1, puede aumentar la confianza diagnóstica, optimizar el flujo de trabajo y ahorrar un valioso espacio en la sala de examen.

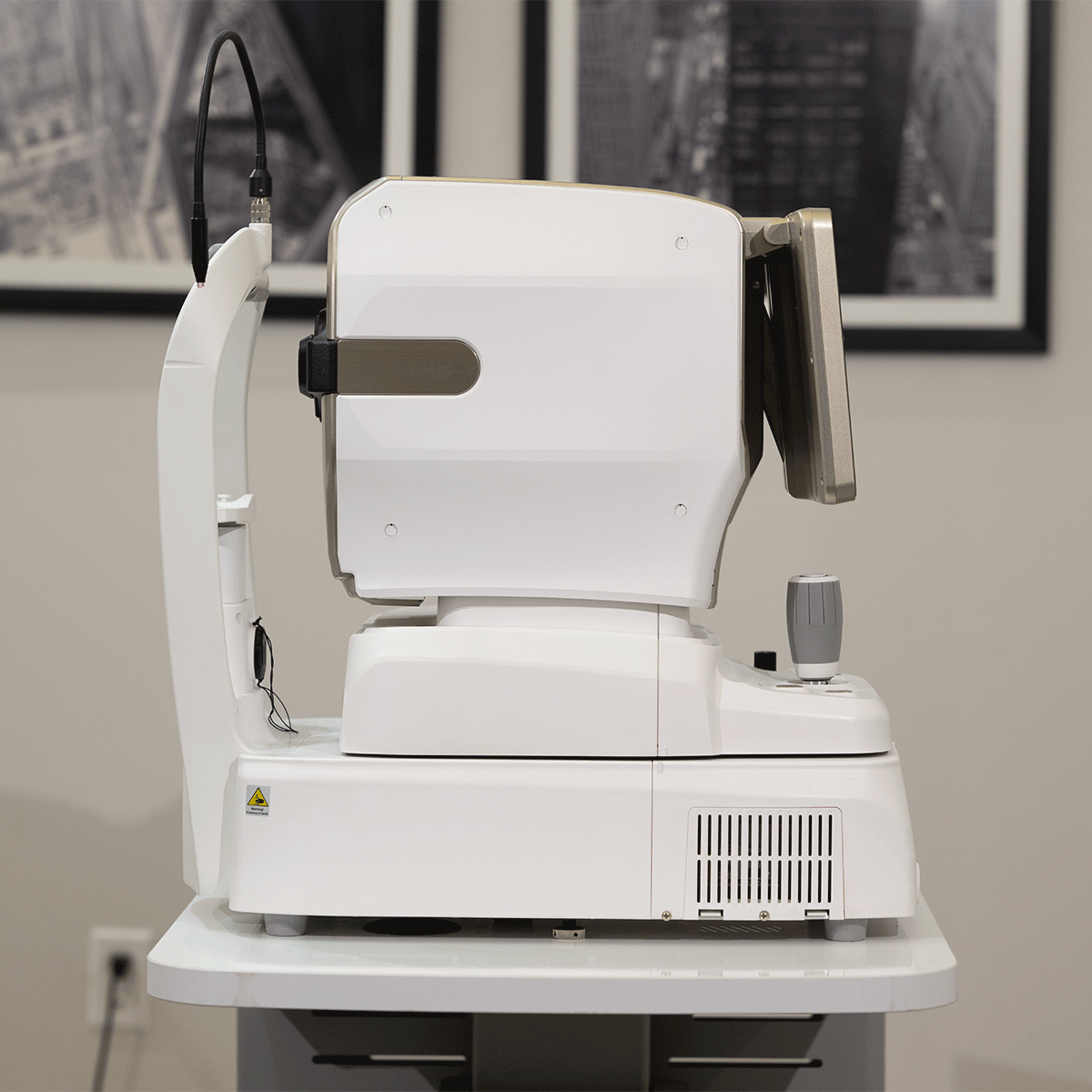

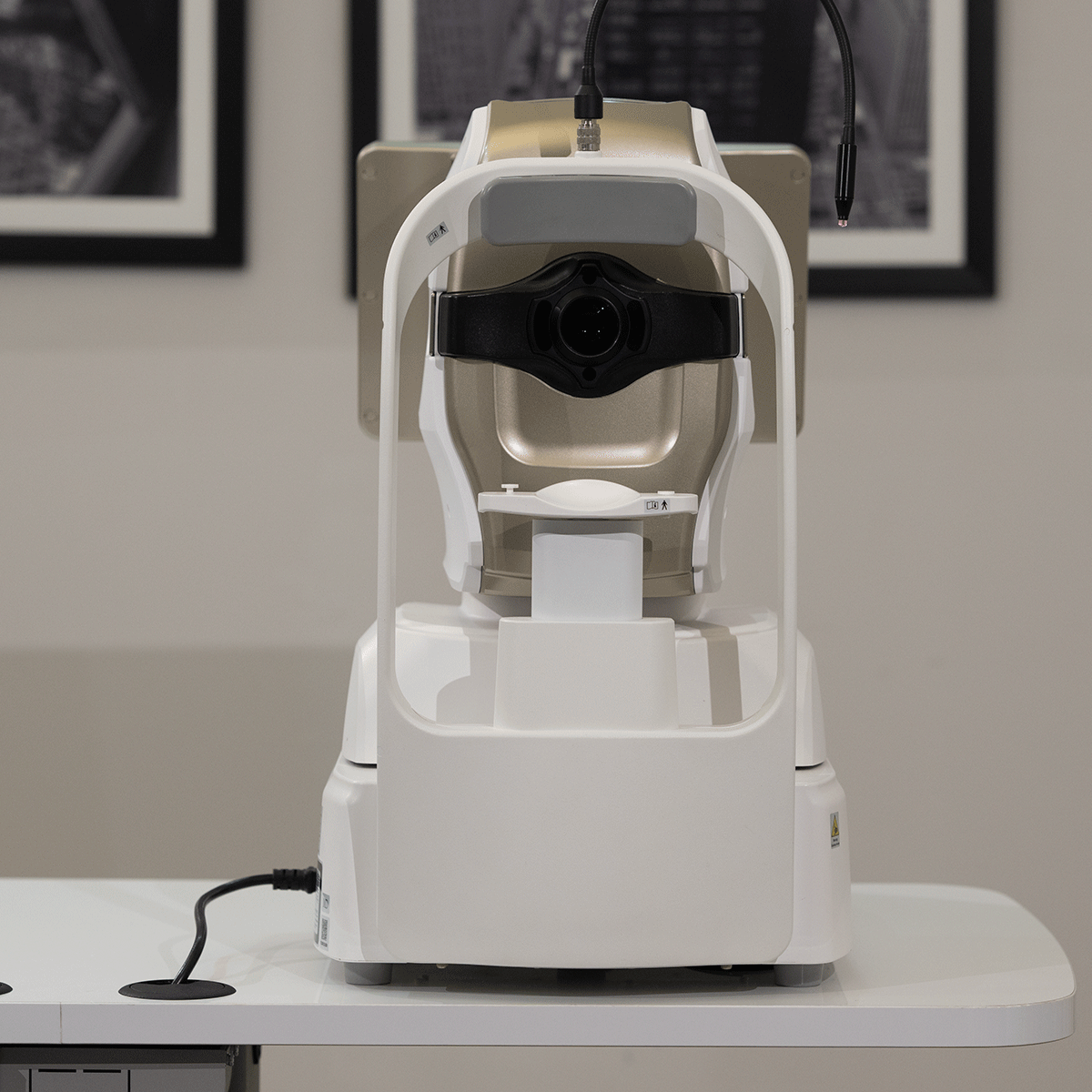

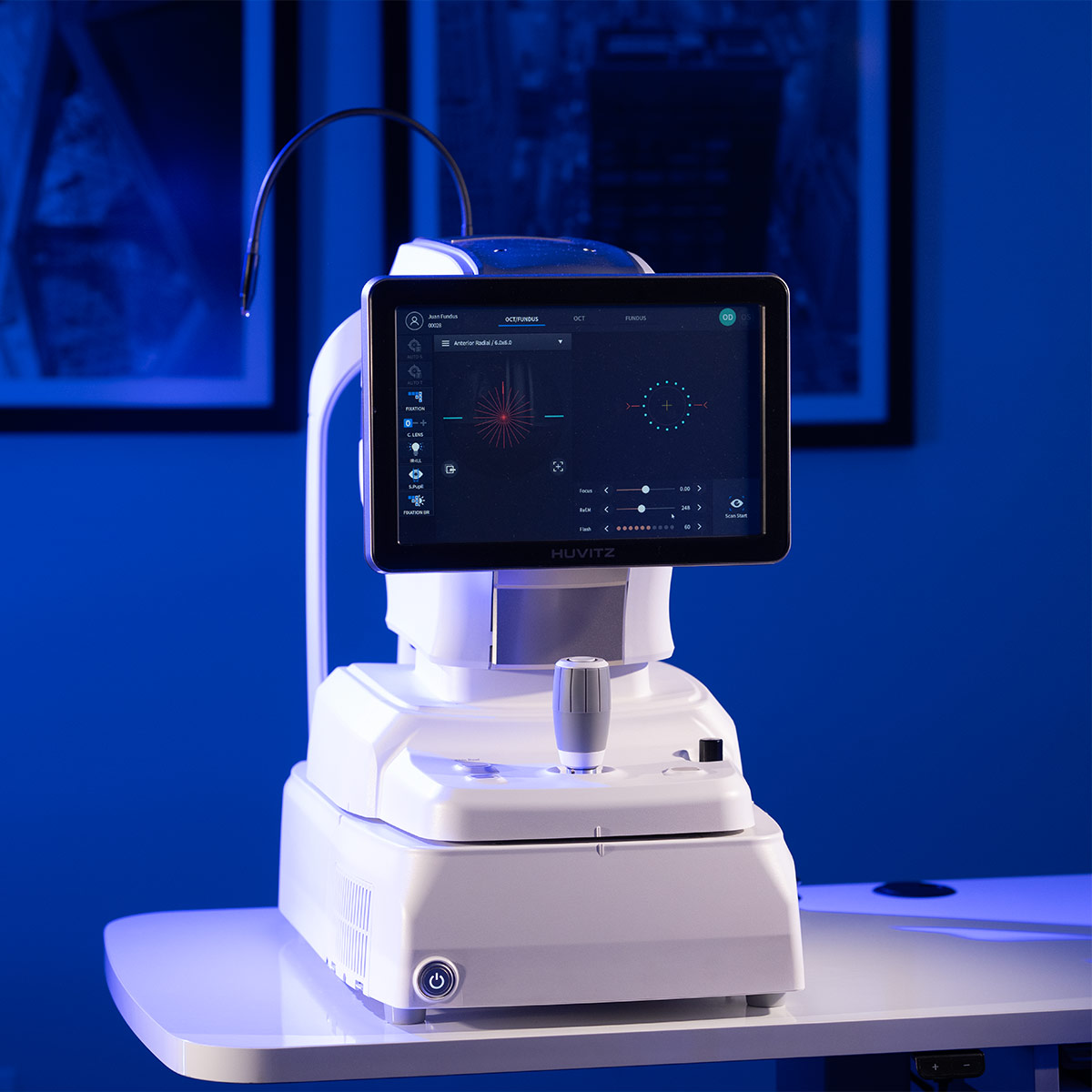

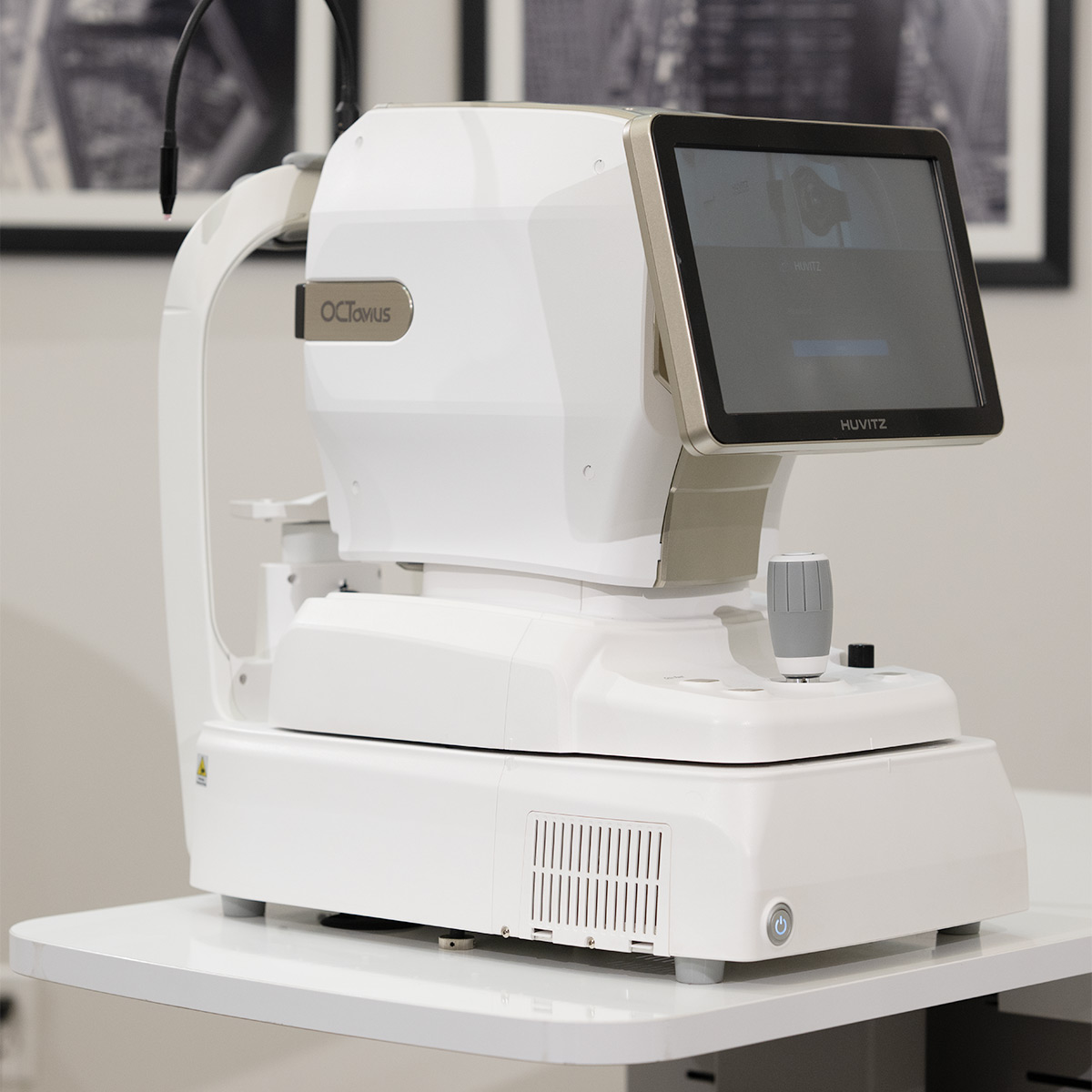

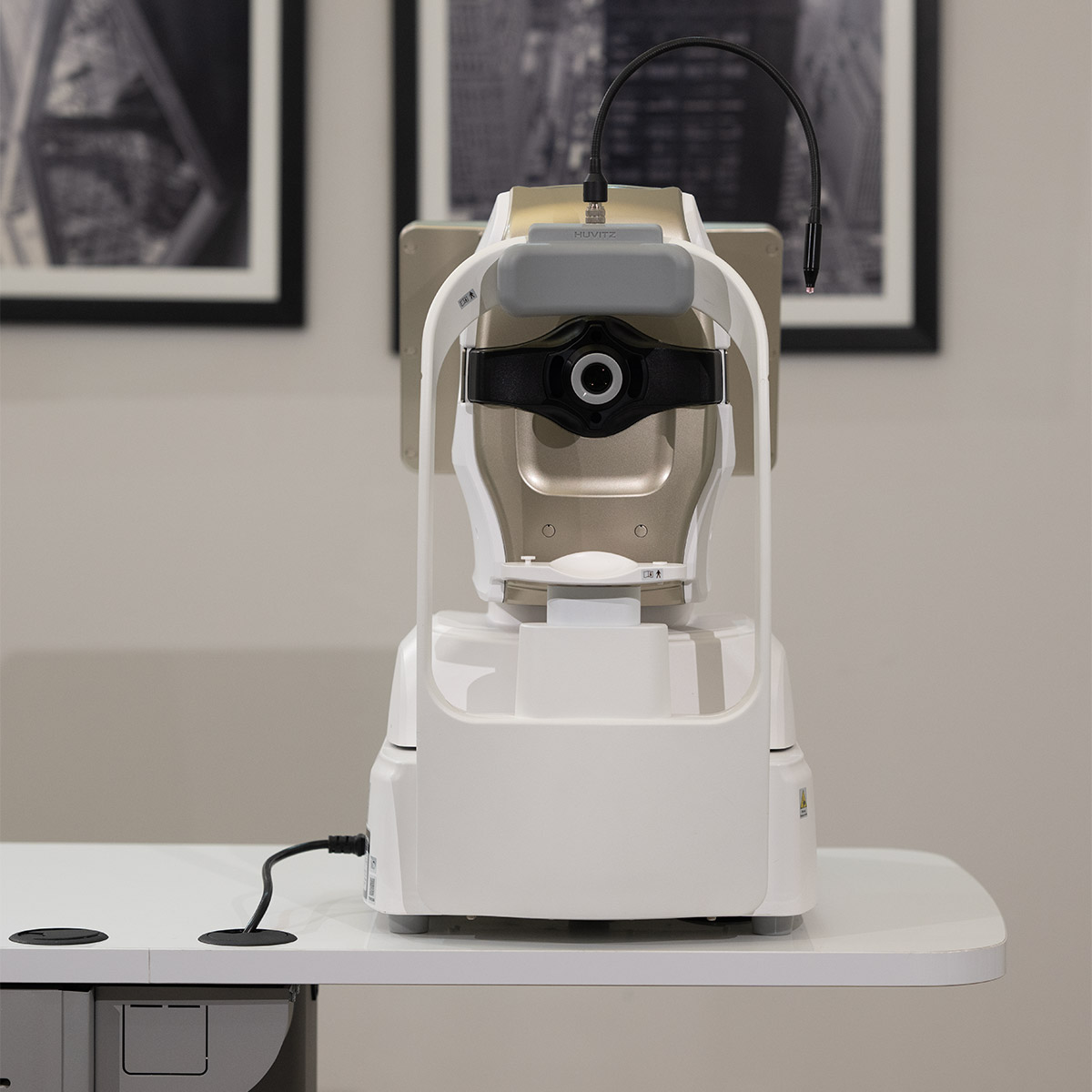

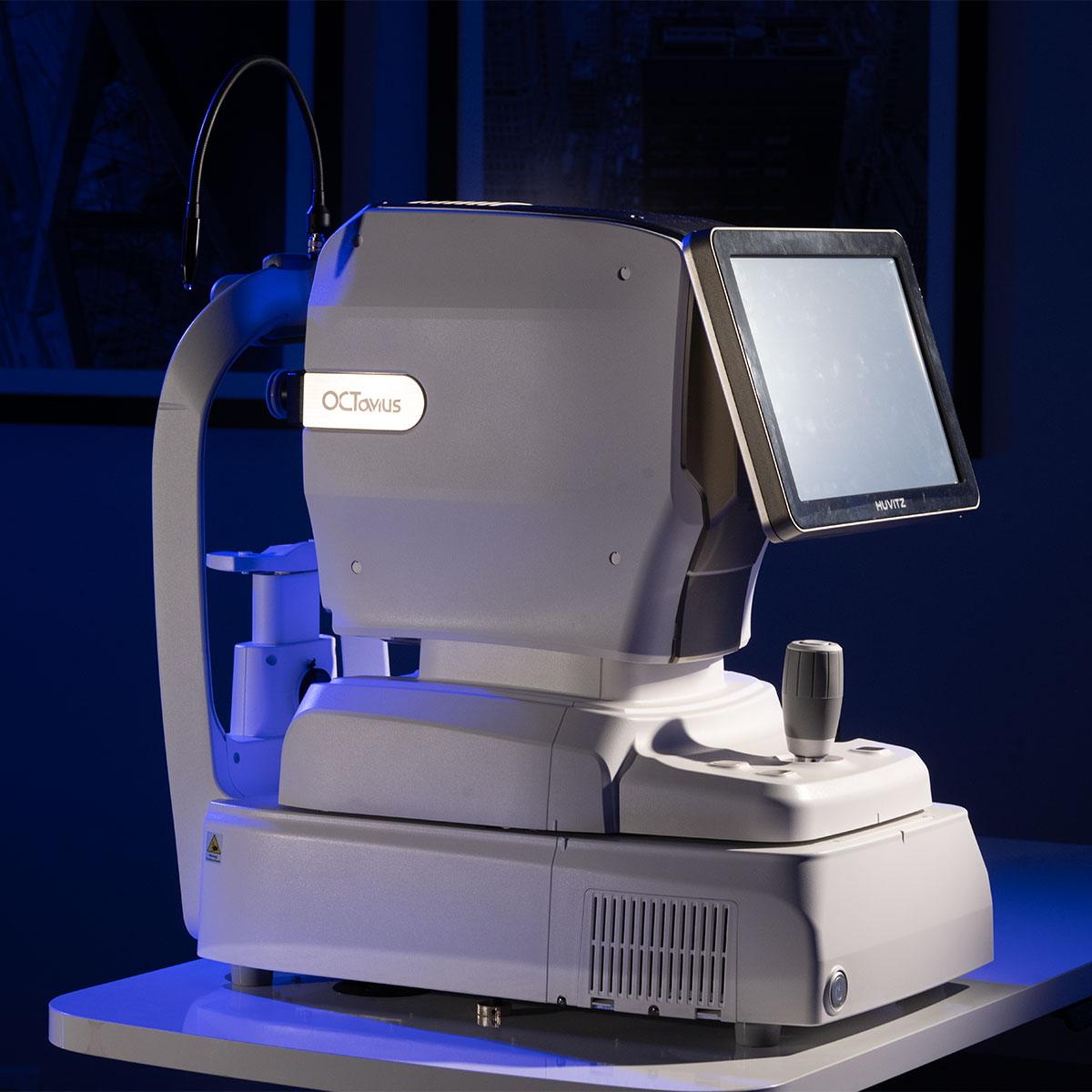

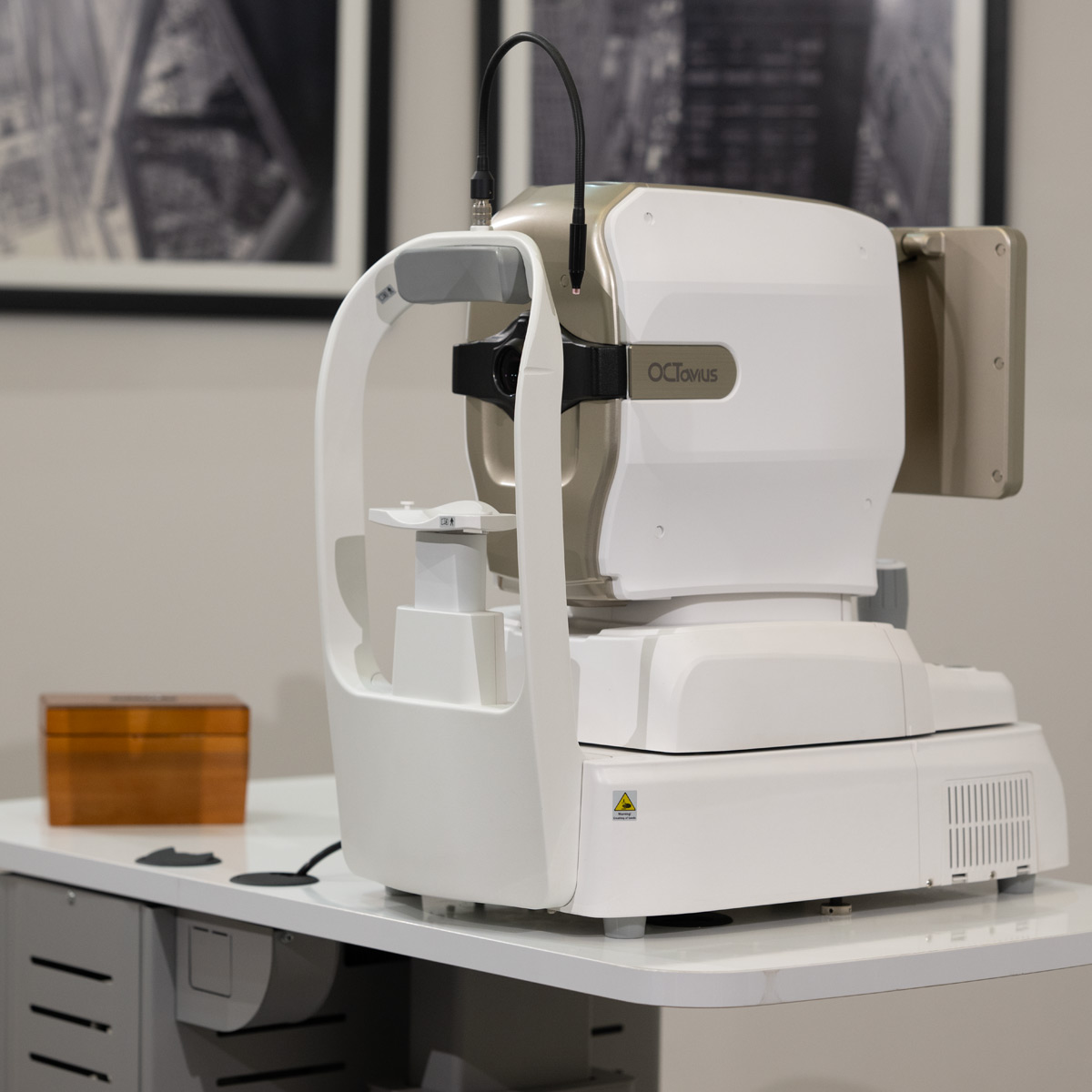

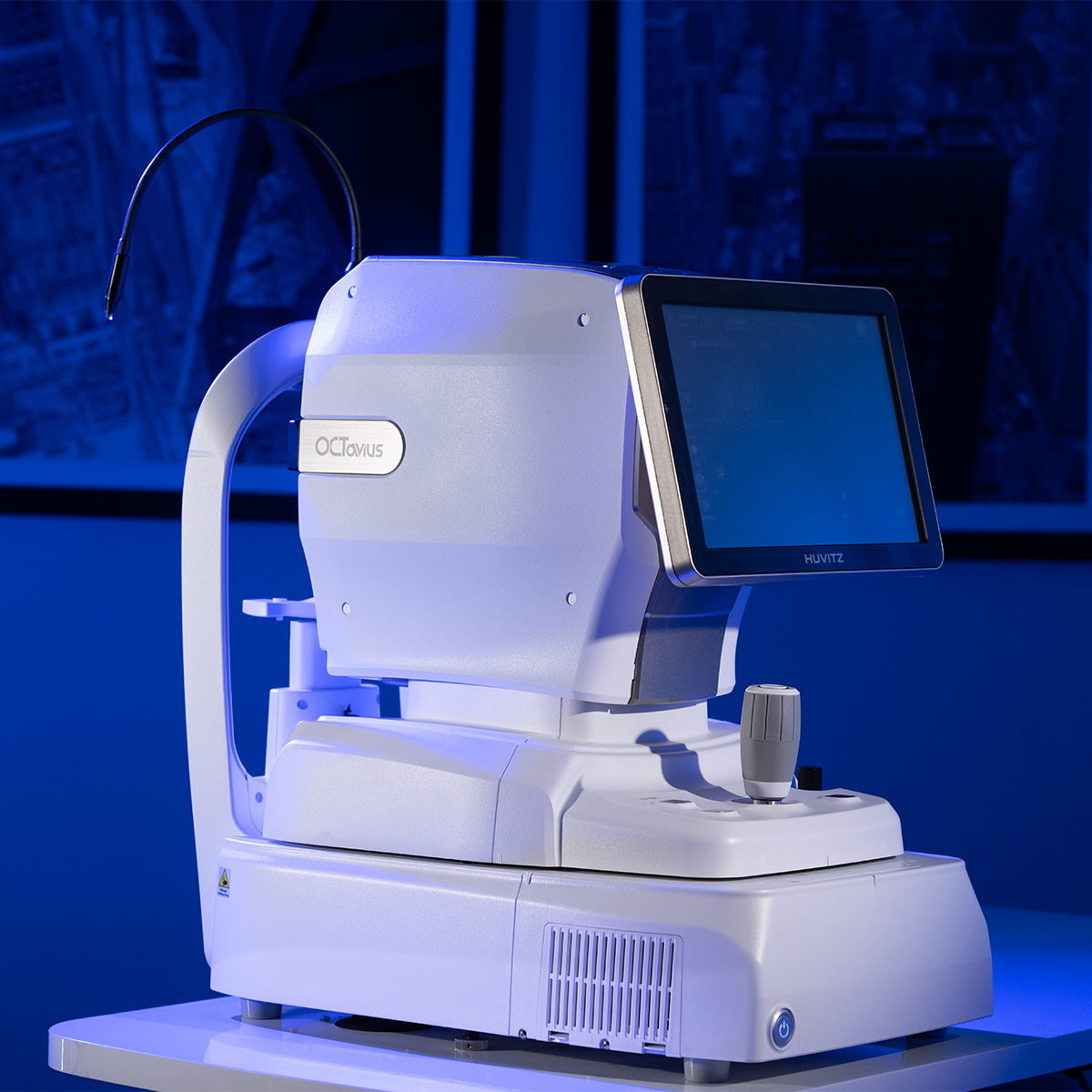

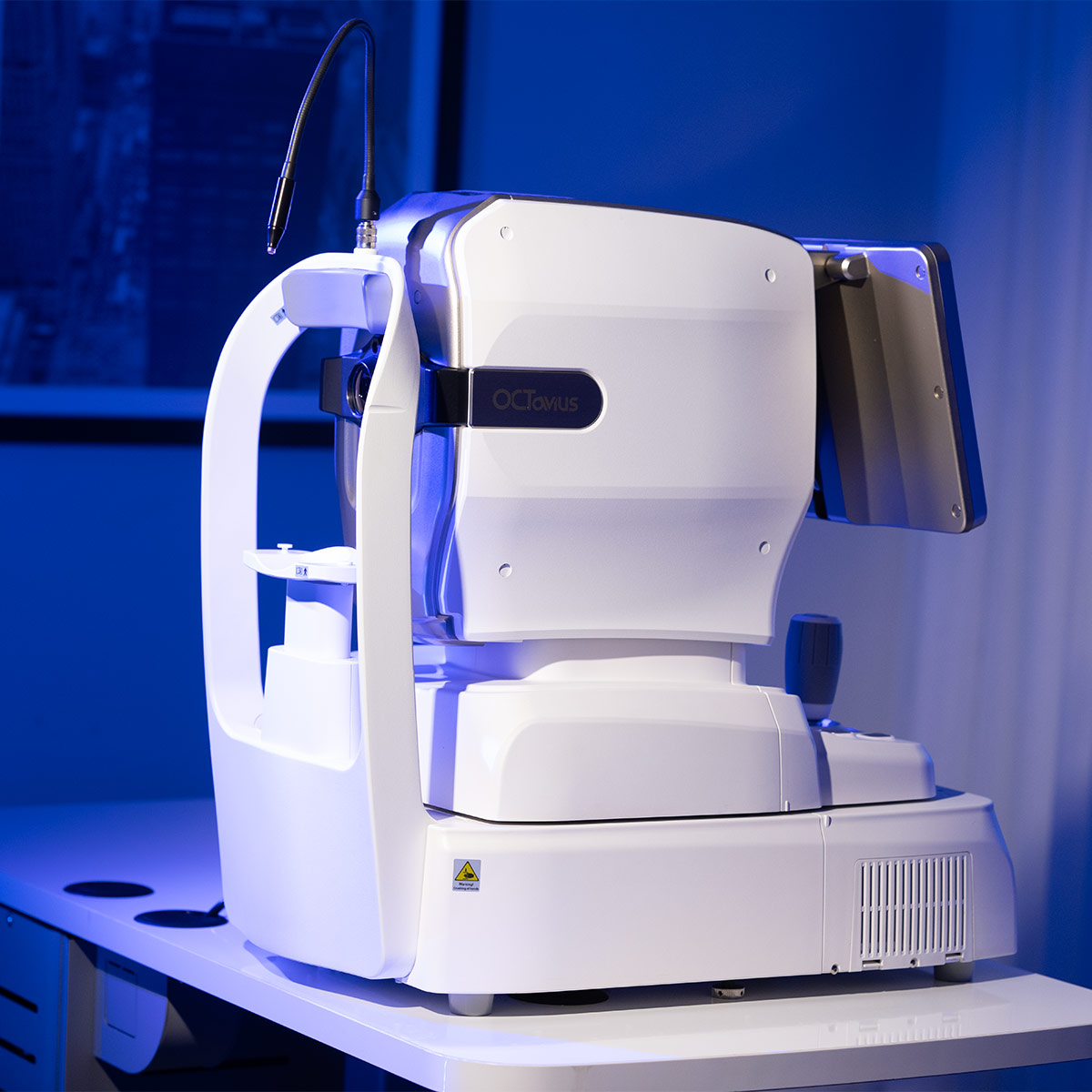

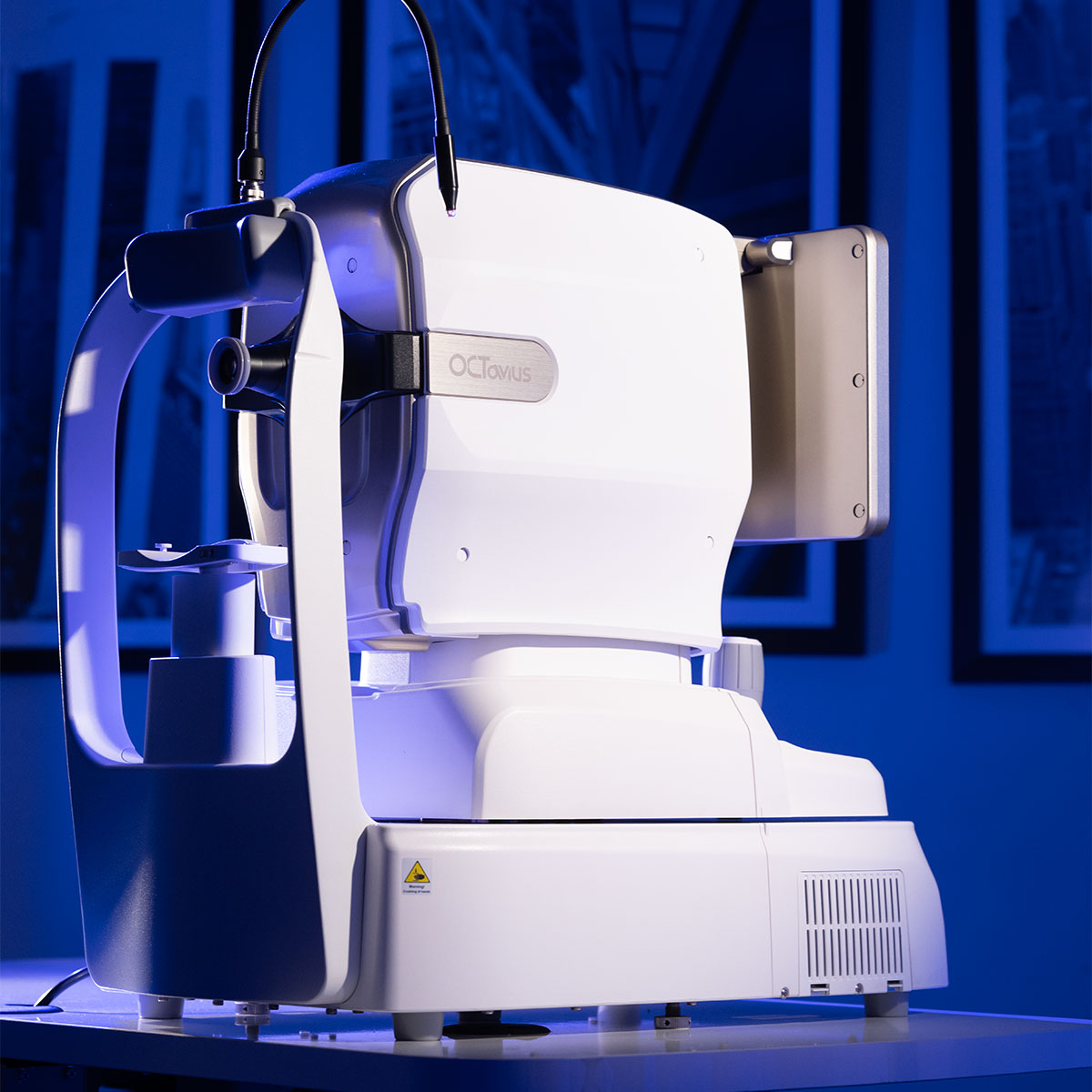

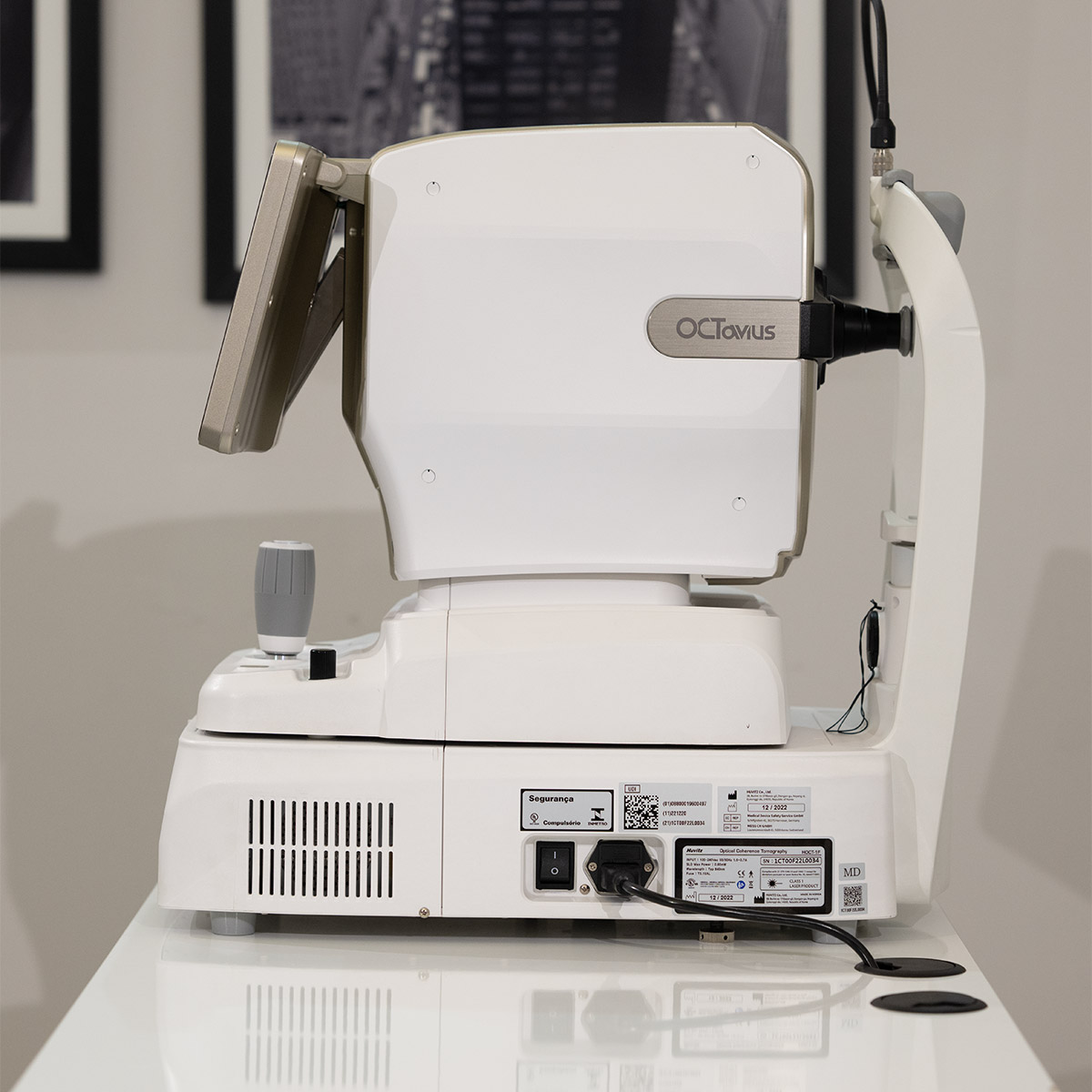

Diseño compacto con tecnología Intel® integrada

El HOCT-1F (80) incorpora una computadora integrada impulsada por un procesador Intel® i3 de 13ª generación y una unidad SSD de alta velocidad, eliminando la necesidad de una PC externa y reduciendo el espacio de instalación. Su verdadero diseño de small footprint lo convierte en una solución ideal para clínicas modernas.

Este sistema integrado ofrece un procesamiento 35% más rápido, el doble de velocidad en el inicio y guardado de imágenes, además de una mayor confiabilidad. El SSD garantiza una durabilidad y estabilidad de datos superiores, mientras que la arquitectura integrada proporciona un espacio de trabajo más organizado y eficiente, con un rendimiento fluido para operaciones clínicas optimizadas.

Principales Características

El HOCT-1F (80) ofrece un rendimiento mejorado con una velocidad de escaneo aumentada a 80K A-scans — un incremento del 17% en comparación con modelos anteriores — reduciendo el tiempo de espera del paciente y optimizando la eficiencia del flujo de trabajo. Su diseño multifuncional 5 en 1 combina OCT, Fondo de Ojo, Angiografía, Topografía y Biometría en un único sistema compacto, simplificando el diagnóstico en múltiples modalidades de imagen.

Equipado con Triple Angiography, el HOCT-1F proporciona visualización en alta resolución de las capas retinal superficial, profunda y externa mediante avanzada tecnología de corrección de movimiento, eliminando la necesidad de repetir exámenes. El motor Fundus Enhancement Lv.4 integra eliminación de flare corneal, balance de blancos, transformación de dominio, brillo central y control de gamma para ofrecer una excepcional nitidez de imagen y una visualización precisa de lesiones sutiles.

El B-scan anterior mejorado incrementa la precisión en la medición de la córnea y de los límites de la cámara anterior, reduciendo errores de segmentación para mapas de espesor y análisis radiales más confiables. Además, la PC integrada, equipada con procesador Intel i7 de 7ª generación y almacenamiento SSD, garantiza un inicio más rápido, procesamiento ágil de imágenes y un rendimiento general más fluido del sistema, proporcionando una experiencia clínica más eficiente y continua.

Adquisición de A-Scan de Alta Velocidad

Con la velocidad de A-scan aumentada de 68,000 a 80,000 A-scans/seg (+17%), el HOCT-1F (80) reduce el tiempo de espera del paciente y minimiza la necesidad de repetir exámenes al capturar volúmenes 3D estabilizados y de alta resolución, incluso frente a micro movimientos y parpadeos. Su avanzado motor de 80K proporciona imágenes nítidas y libres de repeticiones, facilitando la operación incluso para nuevos usuarios y permitiendo una visualización detallada de las capas de la retina para evaluaciones diagnósticas más seguras, incluyendo análisis del espesor de las capas y diferenciación macular.

Imágenes Retinianas y Coroideas de Alta Resolución

Capture la retina y la coroides con una precisión incomparable mediante escaneos de alta resolución. El HOCT-1F (80) incorpora tecnología de escaneo rápida y estable que ofrece una visualización clara de las delicadas estructuras retinianas y coroideas, siendo altamente eficaz en el diagnóstico de condiciones oftálmicas críticas, como desprendimiento de retina y opacidades vítreas.

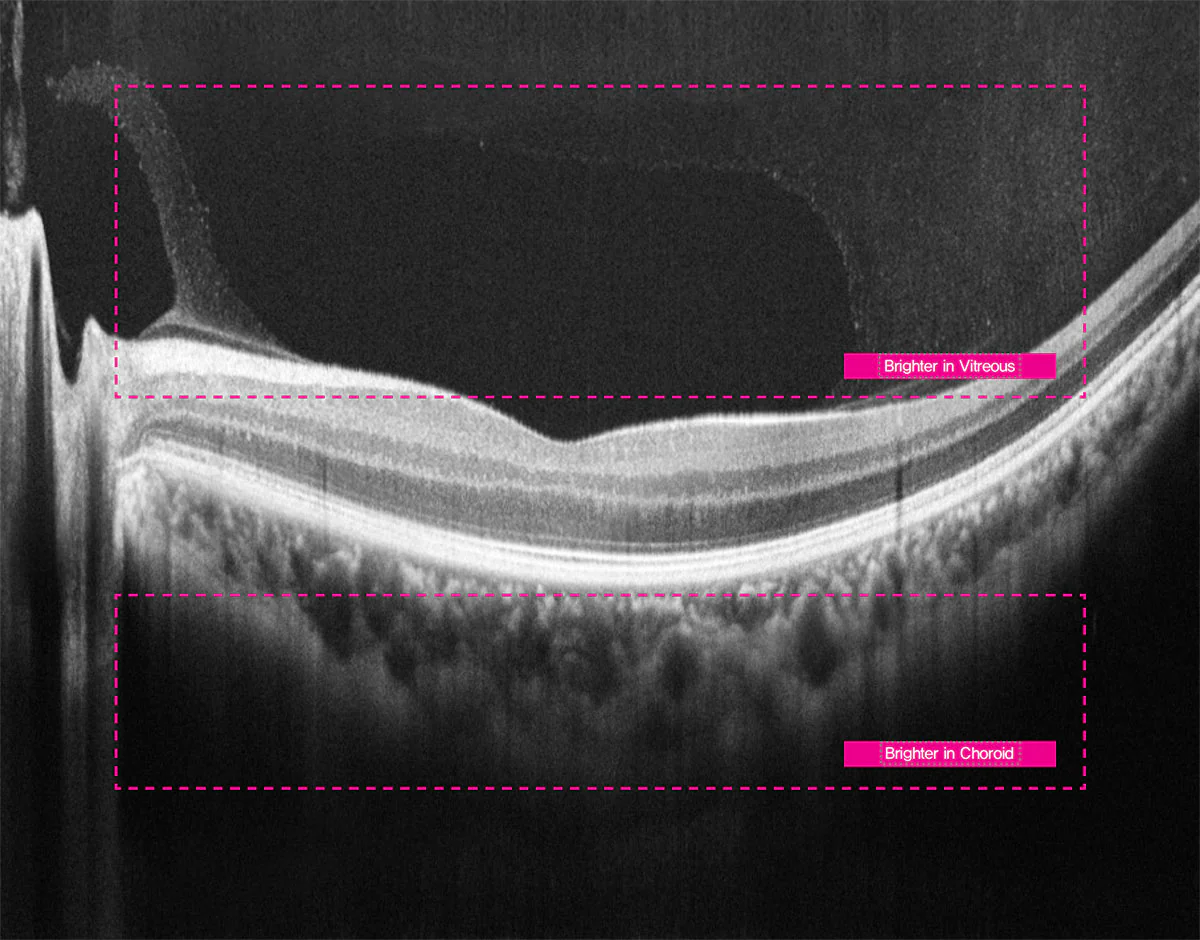

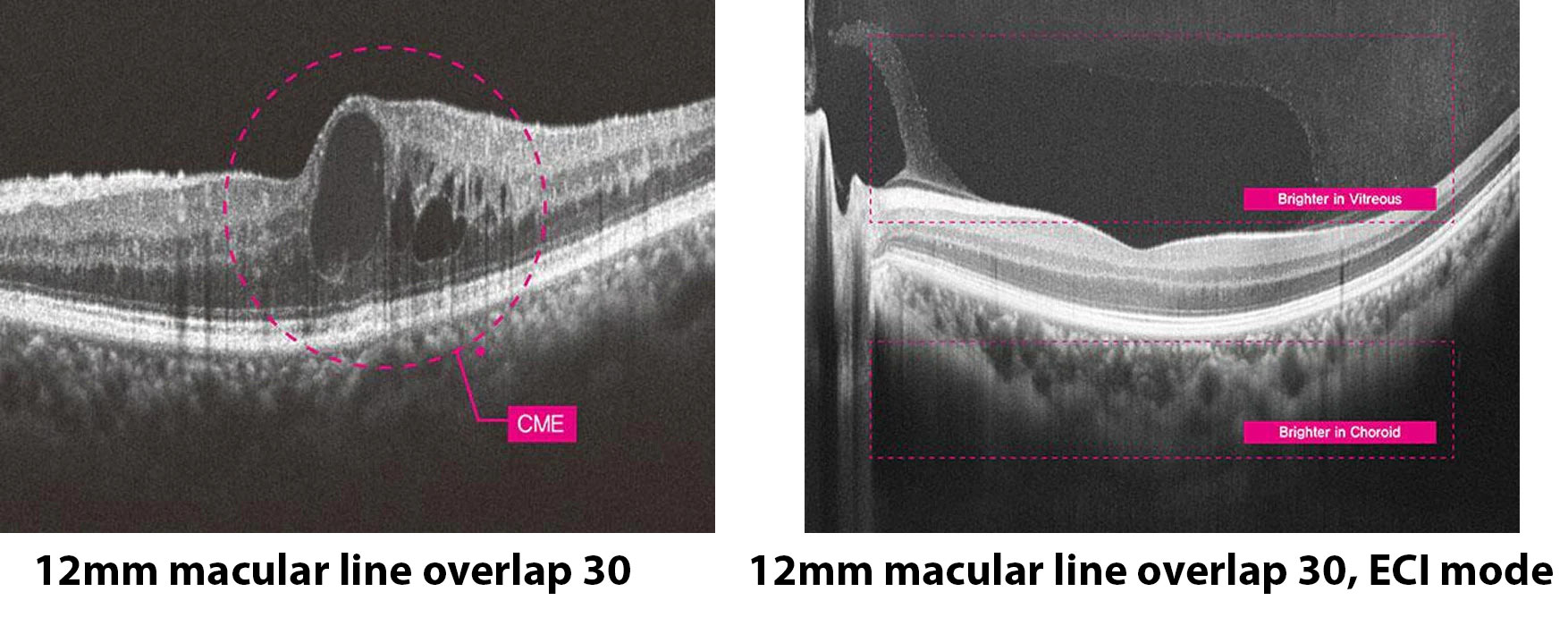

En el modo ECI (Enhanced Choroidal Imaging), las señales de profundidad se invierten para maximizar el contraste dentro de la capa coroidea, garantizando una claridad diagnóstica superior.

<strong>Captura Precisa de Alteraciones Microestructurales</strong>

Con una claridad excepcional, el sistema detecta sutiles anomalías morfológicas, como edema macular quístico (EMQ), elevaciones en forma de cúpula y desprendimientos iniciales de la capa del EPR. Esta precisión permite una evaluación temprana y exacta de la estructura y progresión de las lesiones, apoyando un diagnóstico oportuno y una planificación de tratamiento eficaz.

Escaneo simultáneo de retina y nervio óptico

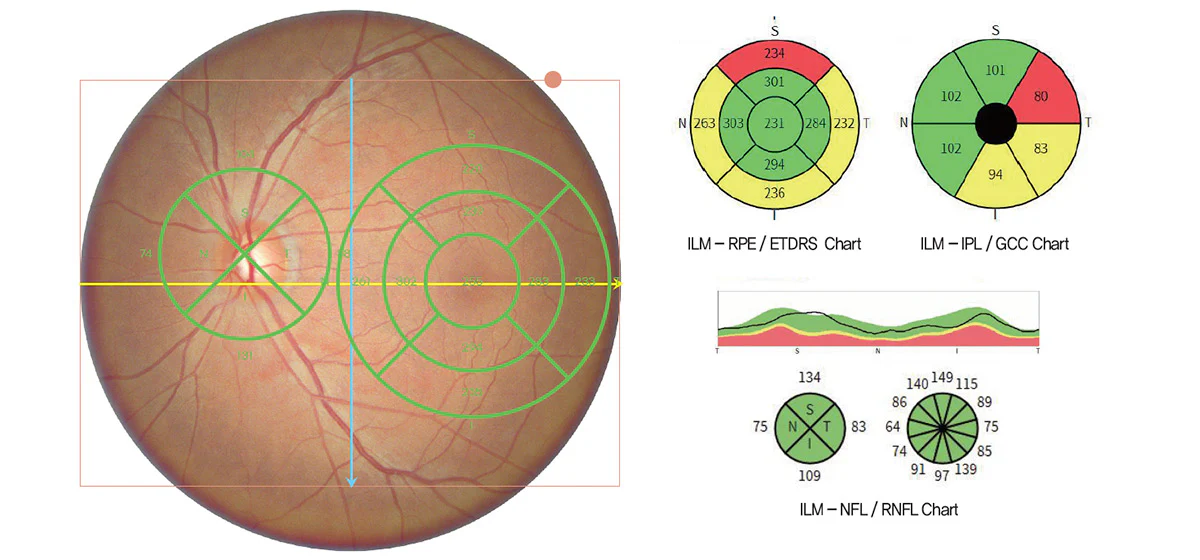

Con un único escaneo 3D, el sistema captura tanto la retina como la cabeza del nervio óptico, proporcionando métricas completas de análisis como el gráfico ETDRS, el gráfico de células ganglionares, el gráfico RNFL y el gráfico TSNIT.

Este enfoque integrado permite una evaluación precisa de las alteraciones estructurales y facilita el diagnóstico temprano de condiciones relacionadas con el nervio óptico, incluyendo el glaucoma, mejorando tanto la precisión como la eficiencia diagnóstica.

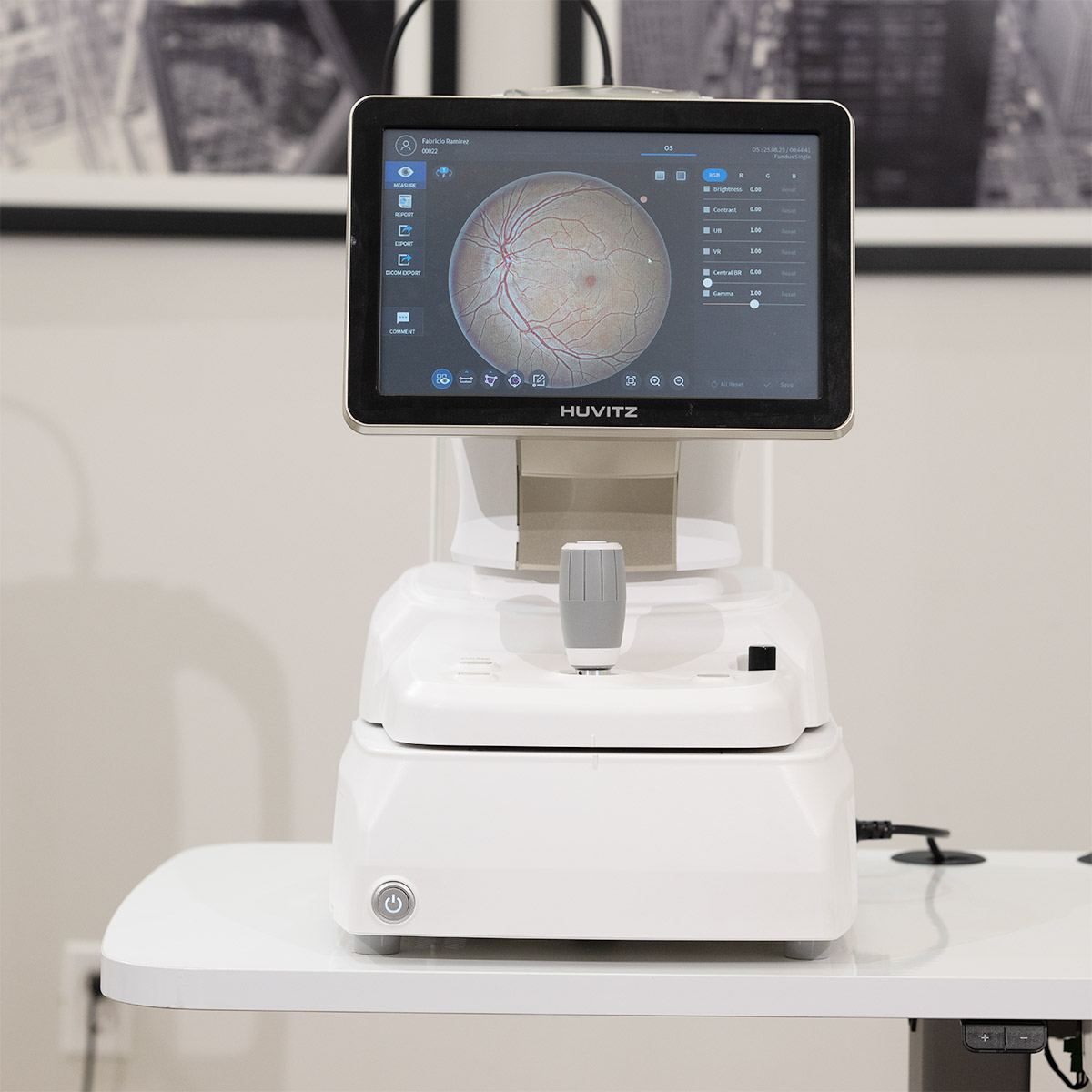

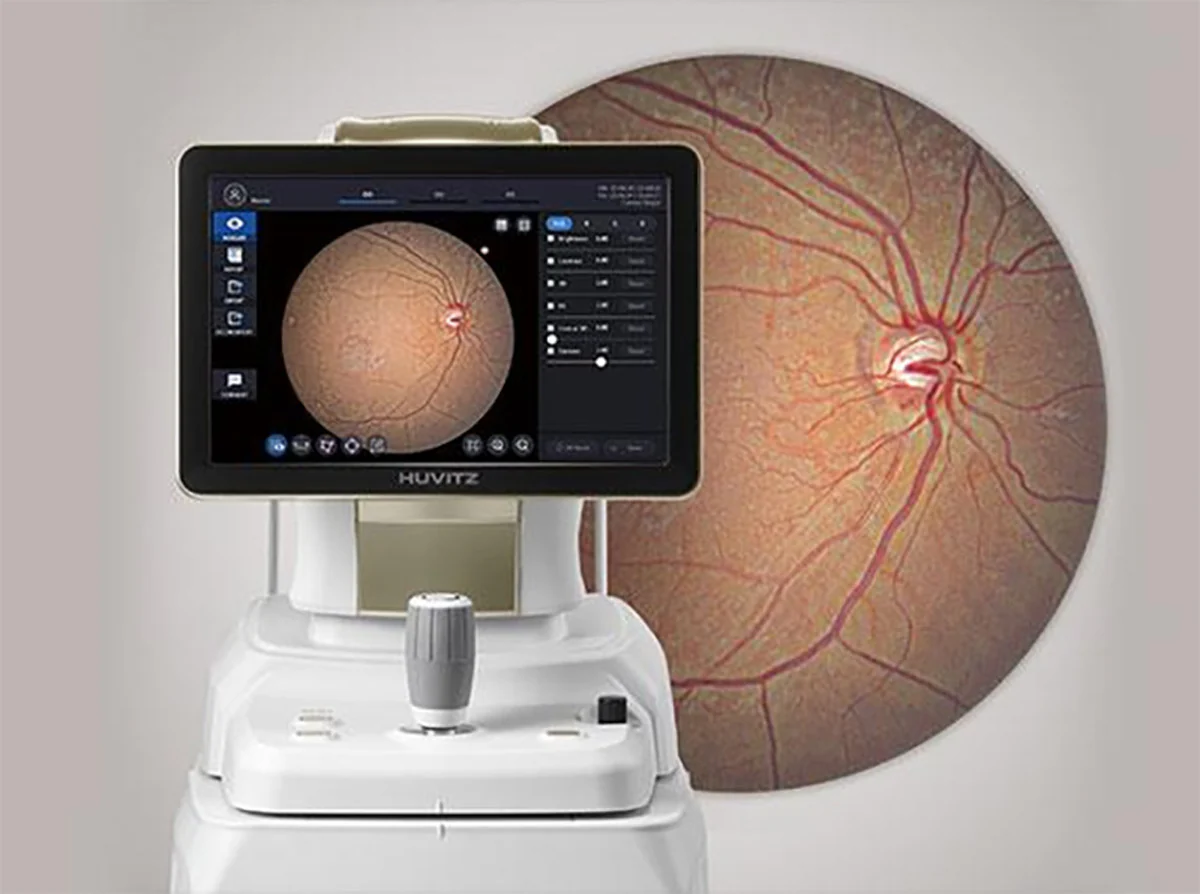

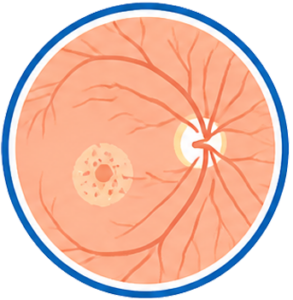

Fondo de Ojo True Color en una Única Captura
Nivel 4 de mácula única de fondo de ojo

Con profundidad de color de 12 bits y corrección inteligente de gamma, el HOCT-1F (80) captura imágenes de fondo de ojo en color real en una sola exposición, con mínima distorsión cromática.

El sistema equilibra el contraste entre las áreas retinianas oscuras y el disco óptico brillante, delineando claramente arterias, venas y microvasculatura fina. Para una cobertura más amplia, alinea y combina automáticamente hasta siete imágenes en una panorámica de campo amplio, permitiendo una identificación intuitiva de la ubicación y extensión de las lesiones en una vista integrada.

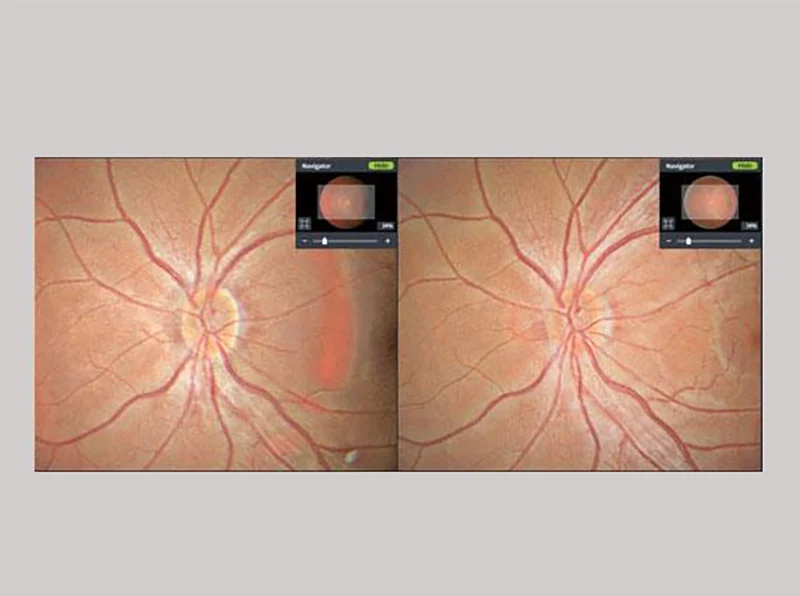

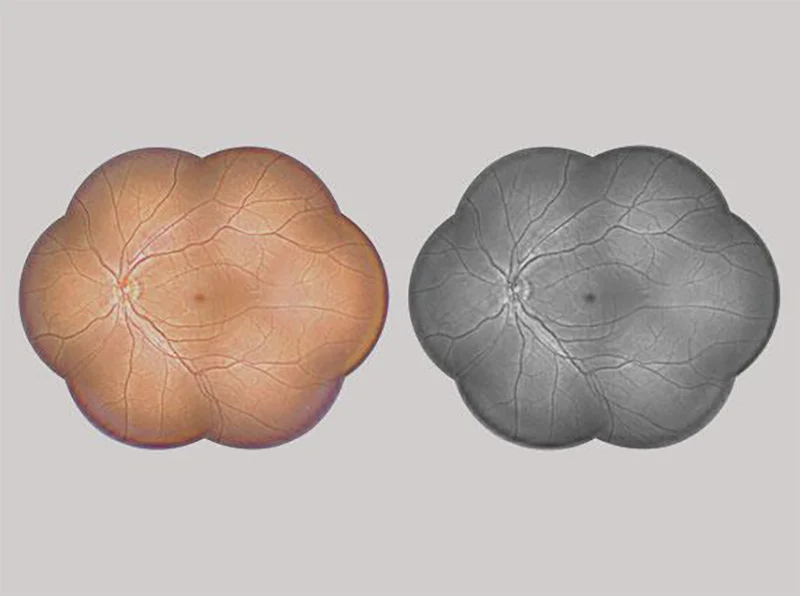

Visión panorámica gran angular para monitoreo de lesiones

Genera una panorámica de gran angular combinando de 2 a 7 imágenes de fondo de ojo en una sola visualización. Este campo ampliado permite una visualización clara de toda la estructura del fondo ocular, facilitando la identificación intuitiva y el monitoreo preciso de la ubicación y extensión de las lesiones, especialmente en condiciones como la retinopatía diabética.

Análisis estructural de la cabeza del nervio óptico

El sistema realiza mediciones precisas de la cabeza del nervio óptico desde múltiples puntos de vista izquierdo y derecho. Este enfoque multiangular permite una evaluación altamente precisa de las alteraciones estructurales y posibles daños en la cabeza del nervio óptico, proporcionando datos confiables para la detección temprana y el seguimiento de enfermedades relacionadas con el nervio óptico.

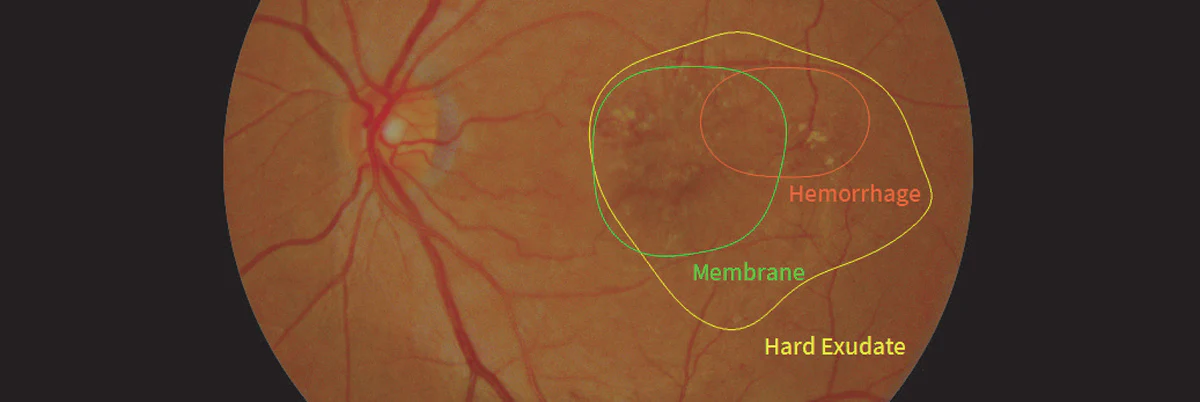

Análisis con inteligencia artificial de 12 tipos de lesiones

El avanzado analizador de fondo de ojo basado en IA divide la retina en ocho regiones distintas y evalúa 12 tipos de lesiones con alta precisión. Identifica y marca con exactitud sus ubicaciones, proporcionando datos confiables que respaldan diagnósticos más rápidos, precisos y decisiones clínicas mejor fundamentadas.

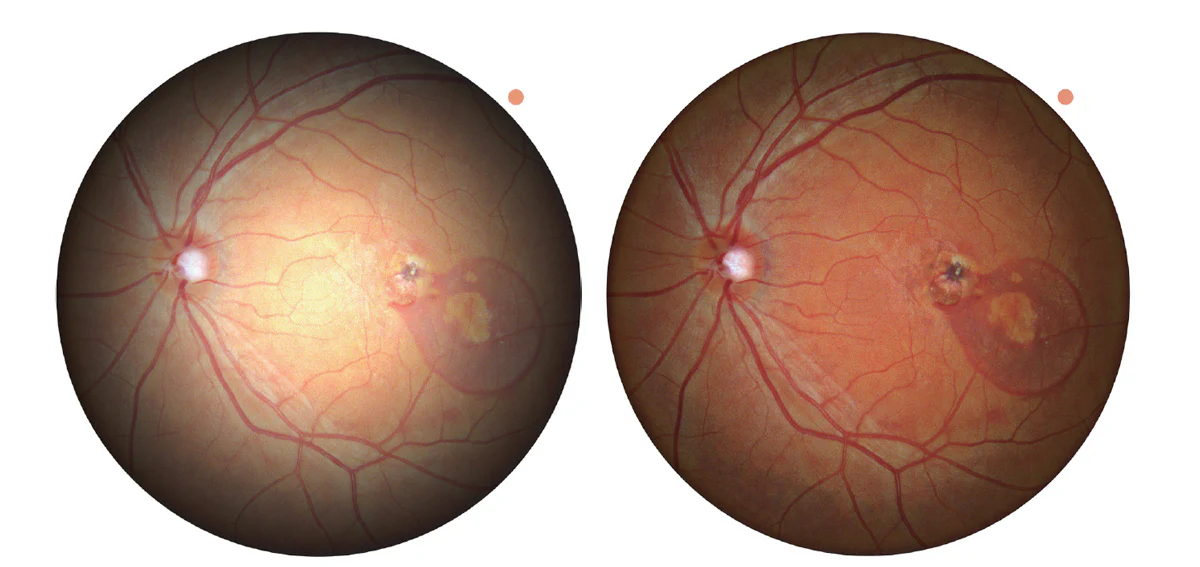

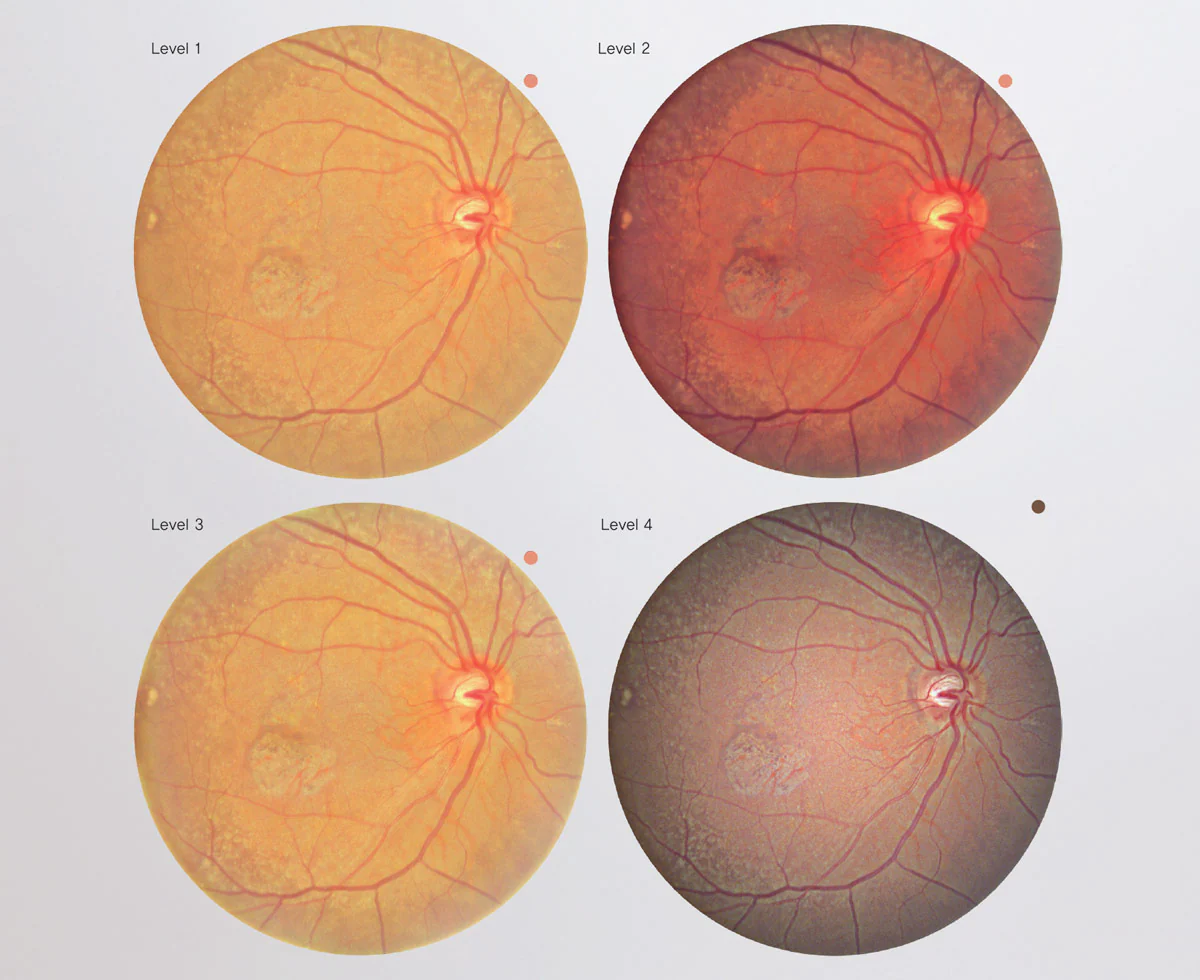

Mejorador de fondo de ojo Lv.4

Ofrece cinco modos de mejora personalizables —desde la imagen original (Non) hasta los niveles 1, 2, 3 y 4— adaptándose a diferentes escenarios clínicos y preferencias del usuario.

Al ajustar progresivamente el brillo central y la gamma, el sistema equilibra las áreas retinianas oscuras con el disco óptico brillante, mejora el contraste de los bordes y resalta la microvasculatura sin alterar los colores reales.

El resultado son imágenes de fondo más nítidas y uniformes que facilitan la detección de hallazgos sutiles, mejoran las comparaciones entre exámenes y proporcionan imágenes claras para documentación y educación del paciente.

En el nivel 4, el máximo nivel de mejora, los detalles vasculares finos y los patrones retinianos se representan con la máxima claridad para una interpretación diagnóstica más segura.

Mayor visibilidad de lesiones mediante ajuste de brillo y color

Al ajustar los valores de BR central y Gamma, es posible optimizar el brillo y el equilibrio de color de la imagen de fondo de ojo. Esta optimización permite una visualización más clara de áreas específicas, haciendo que las lesiones sean más definidas y fáciles de evaluar para un diagnóstico preciso.

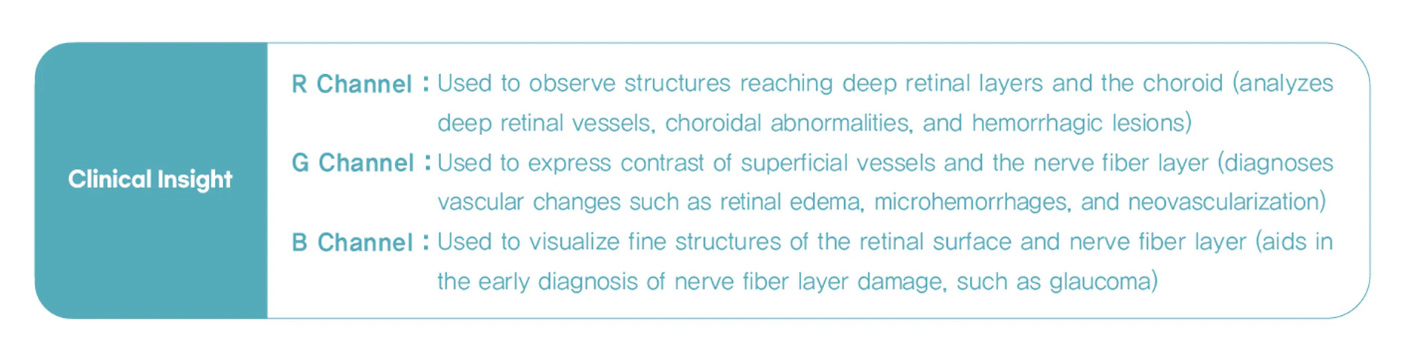

Canales de color RGB personalizables

Los usuarios pueden mejorar la visualización seleccionando los canales de color R (Rojo), G (Verde) o B (Azul), permitiendo una observación dirigida de las lesiones en el espectro de color más adecuado para una evaluación más precisa.

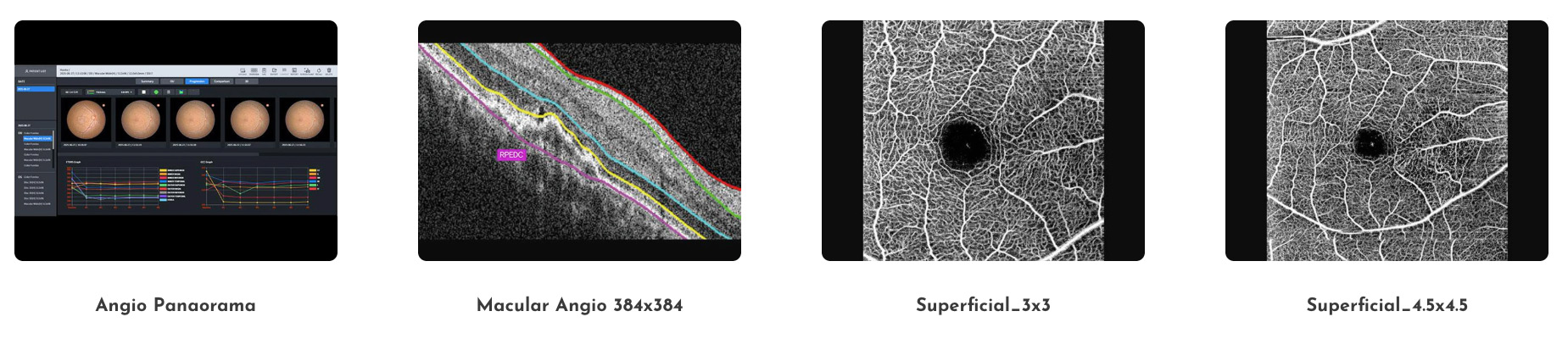

El conjunto Angio Enhancement del HOCT-1F (80)

El conjunto Angio Enhancement del HOCT-1F (80) aumenta la productividad y la confiabilidad al combinar mejoras en la velocidad de escaneo con reconocimiento de ubicación y seguimiento retiniano en tiempo real mediante una cámara IR de 30 fps.

La calidad de imagen se optimiza mediante contraste de señal vascular basado en slabs con supresión del reflejo foveal, además de registro post-adquisición del B-scan que restaura vasos interrumpidos. La visualización de CNV se beneficia de un avanzado sistema de reducción de speckle, destacando únicamente estructuras neovasculares reales.

Los robustos controles de ruido eliminan artefactos de movimiento, reducen el ruido horizontal en bandas y eliminan efectos ghosting, mientras que la función PAR (eliminación de artefactos de proyección) elimina sombras de vasos superficiales y mejora la definición de la retina externa.

Finalmente, la segmentación refinada de las capas de la retina proporciona análisis OCTA más precisos, aumentando la confianza diagnóstica.

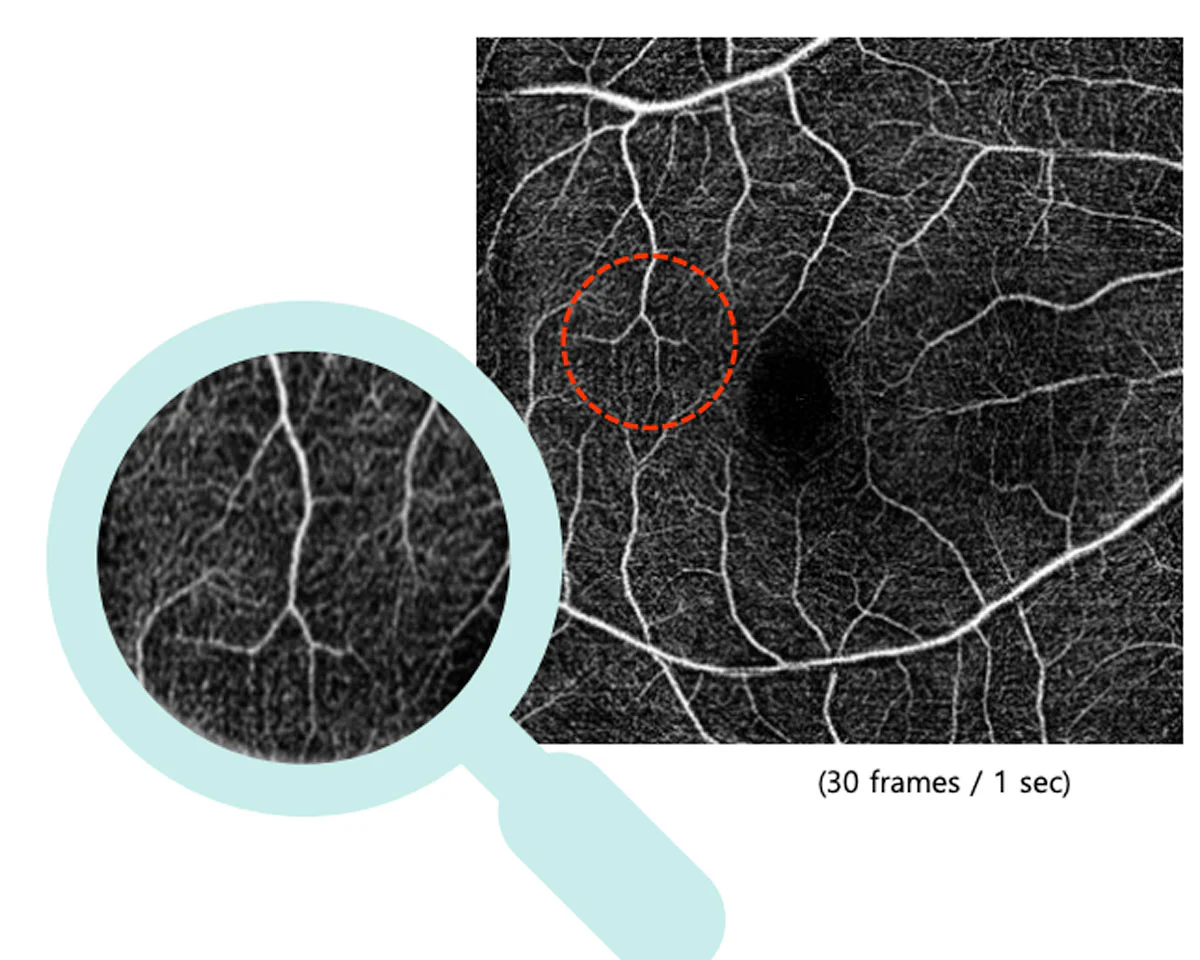

Rastreo Retiniano en Tiempo Real

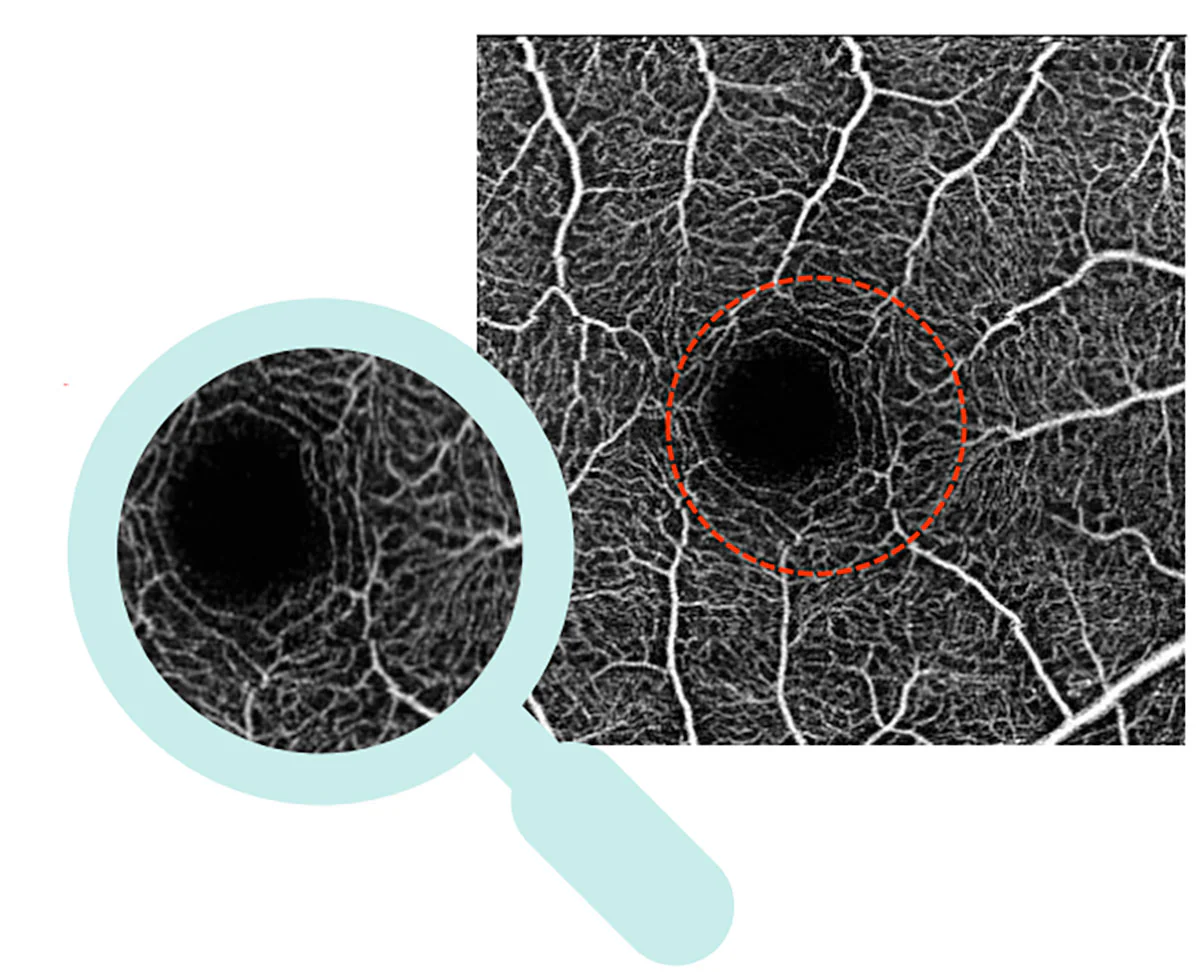

El HOCT-1F (80) ofrece visualización precisa de la microvasculatura retiniana mediante rastreo retiniano en tiempo real con una cámara IR de 30 fps que corrige el movimiento ocular durante la adquisición.

Al reducir el desenfoque por movimiento y suprimir artefactos en bandas, preserva la continuidad vascular y los bordes capilares nítidos, produciendo imágenes OCTA estables y fieles incluso ante pequeños movimientos de fijación o parpadeos, permitiendo capturar datos más claros con menos repeticiones.

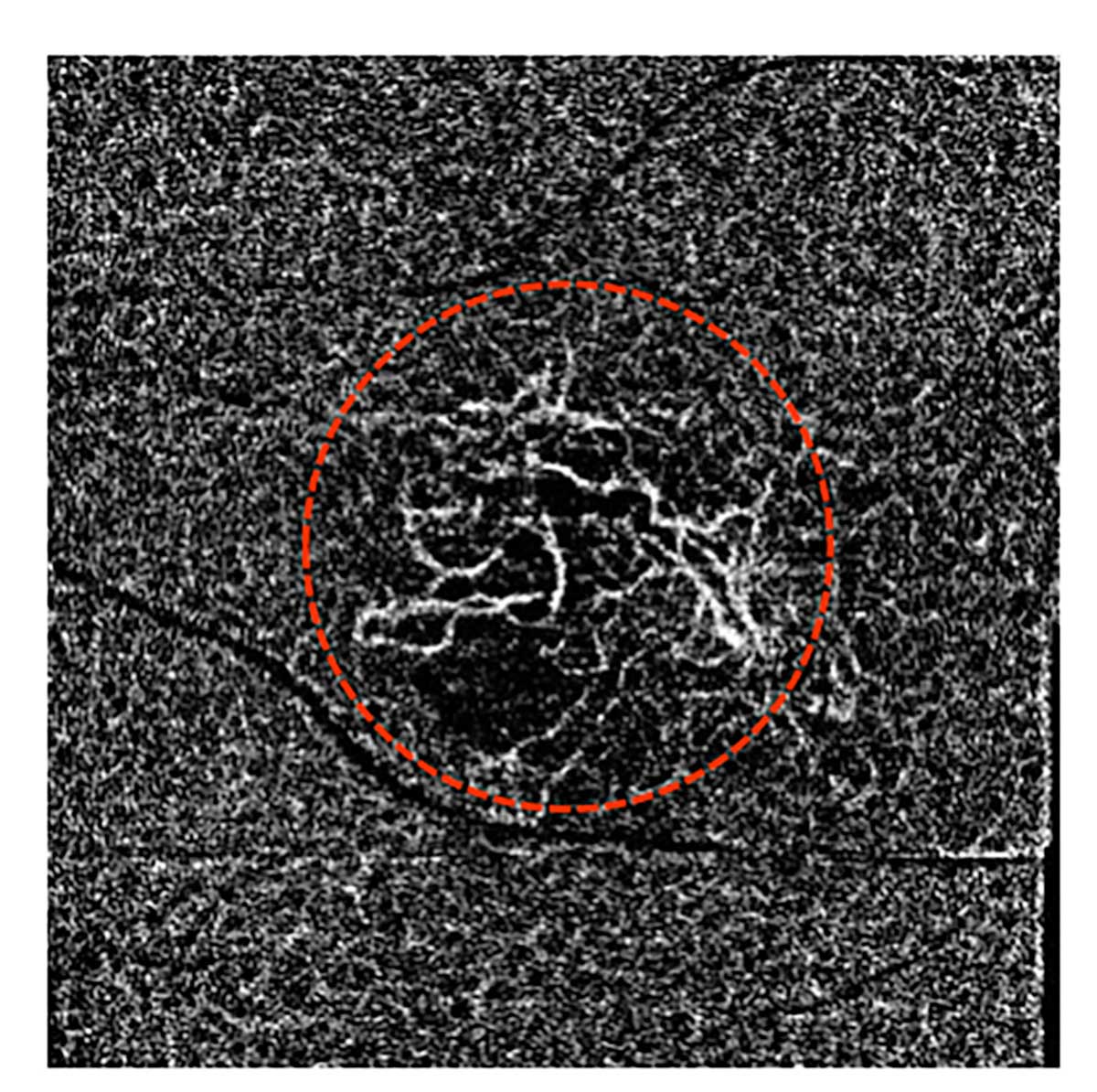

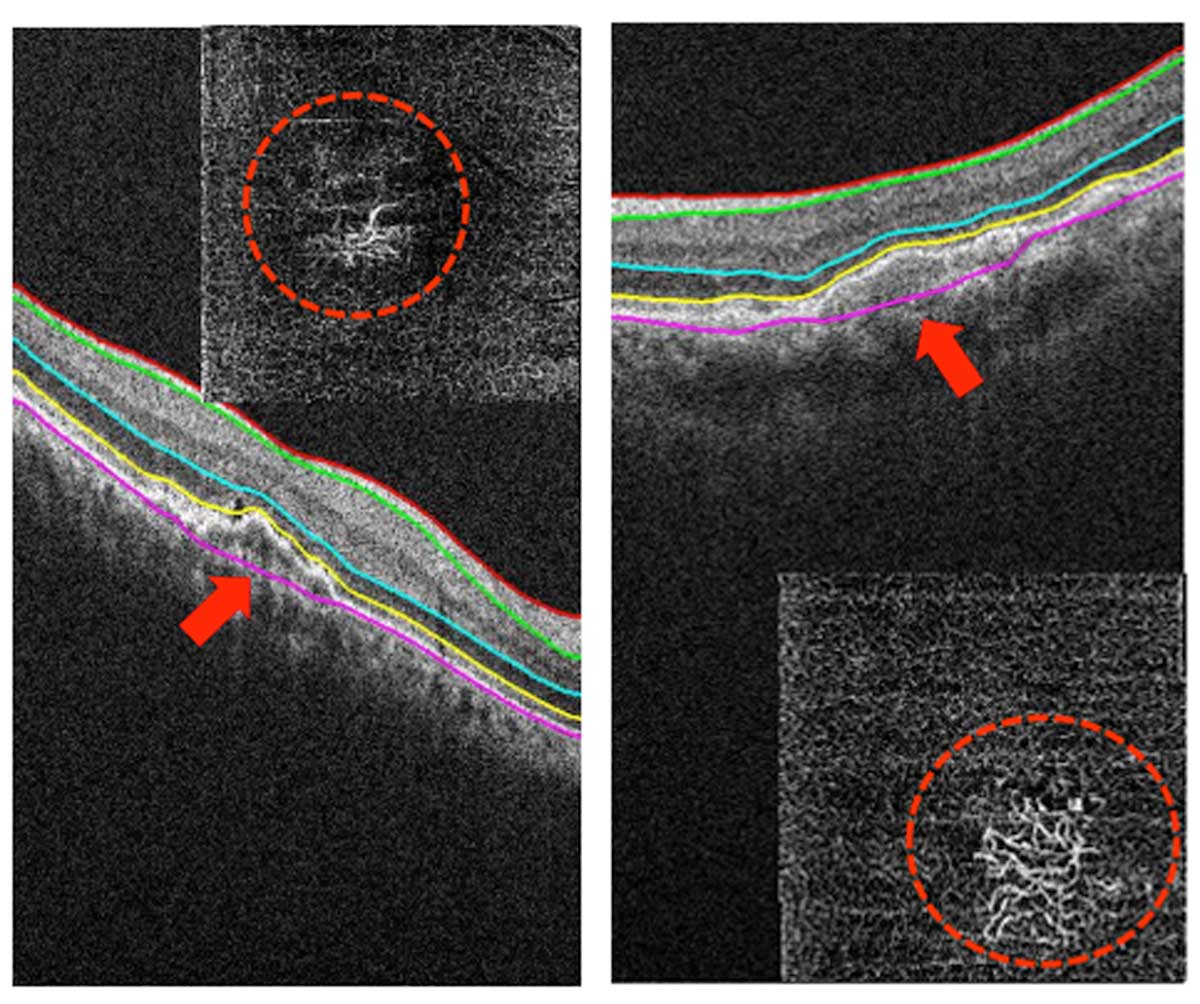

Mayor Contraste de Señal en CNV

El HOCT-1F (80) mejora la visibilidad de la neovascularización coroidea (CNV) en la retina externa optimizando el procesamiento de señal dentro del slab OCTA seleccionado, suprimiendo reflejos especulares foveales y reduciendo el ruido.

El resultado es un mayor contraste vaso-fondo con continuidad microvascular preservada, una representación más limpia de capilares finos y una delimitación más confiable de las redes de CNV, mejorando la detección, la evaluación de bordes y la comparación en el seguimiento clínico.

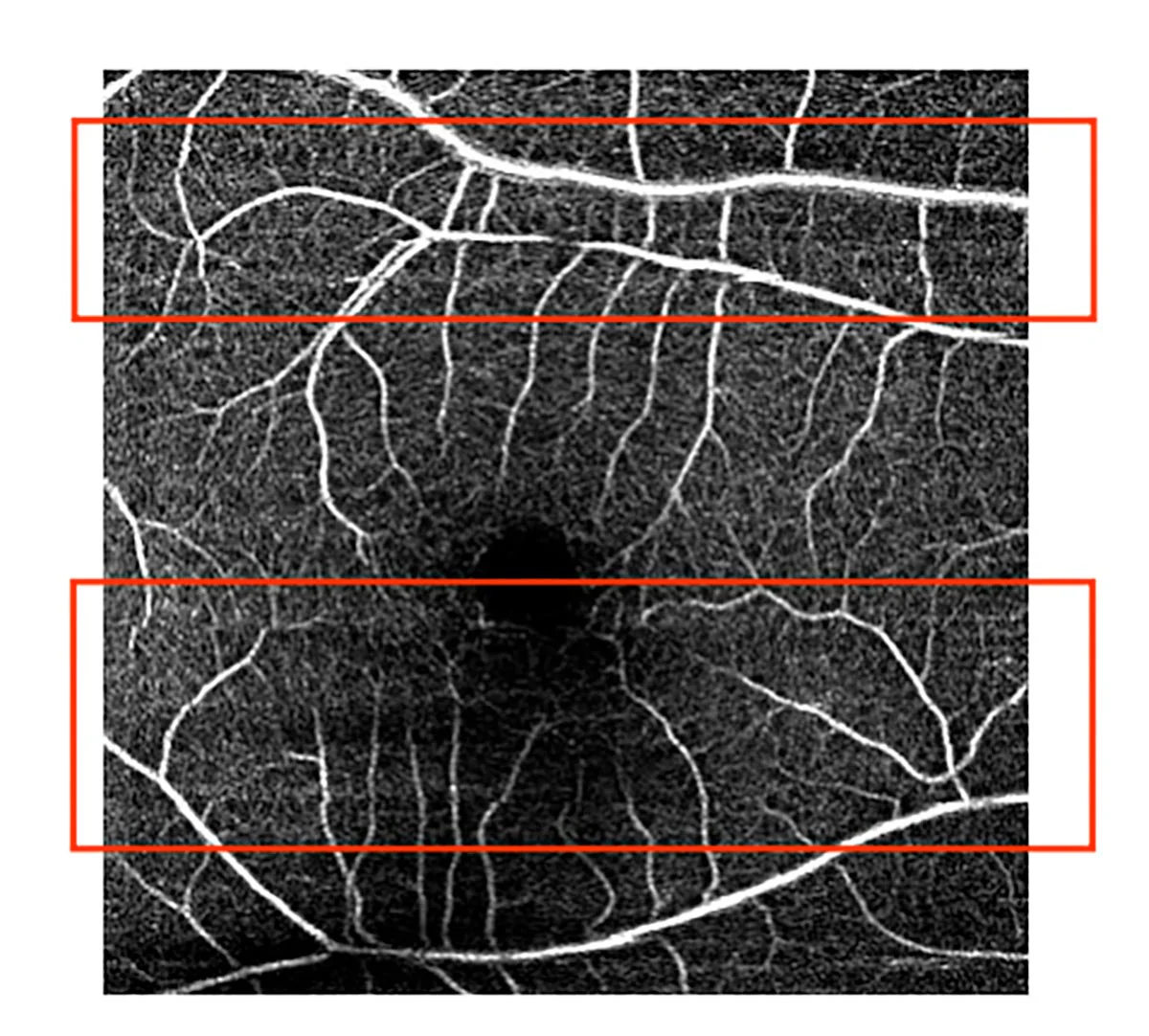

Eliminación de Artefactos de Movimiento

El HOCT-1F (80) minimiza los artefactos relacionados con el movimiento en OCTA corrigiendo micromovimientos oculares durante la adquisición y aplicando un algoritmo dedicado de reducción de “stripe noise”, que suprime el bandeado horizontal.

El resultado son slabs más limpios, con continuidad vascular preservada, bordes capilares más nítidos y menor ruido de fondo, proporcionando imágenes más legibles y reduciendo la necesidad de repetir escaneos.

Eliminación de Artefactos de Proyección (PAR)

El HOCT-1F (80) utiliza PAR para suprimir proyecciones en forma de sombra provenientes del plexo vascular superficial que contaminan slabs OCTA más profundos.

Al eliminar estos artefactos de proyección, el sistema preserva las señales reales de flujo en la retina externa, mejora el contraste vaso-fondo y mantiene la continuidad microvascular.

El resultado es una visualización más limpia y fiel de estructuras como la CNV, con bordes más nítidos y menos falsos positivos, favoreciendo una interpretación más precisa y una cuantificación de seguimiento más confiable.

Mejor Segmentación de las Capas Retinianas (RPEDC)

El HOCT-1F (80) ofrece una segmentación de capas más precisa, con mejoras especiales en el complejo EPR/membrana de Bruch. Su algoritmo refinado rastrea de forma confiable el límite RPEDC, incluso en morfologías irregulares, reduciendo correcciones manuales y aumentando la reproducibilidad.

Al separar claramente las capas de la retina externa, permite una mejor visualización de estructuras sub-EPR, mayor detección y delimitación de drusas/PED y mapas de espesor y en-face más confiables.

El resultado es una selección de slabs consistente y una mayor confianza diagnóstica en la evaluación de alteraciones sutiles del RPEDC a lo largo del tiempo.

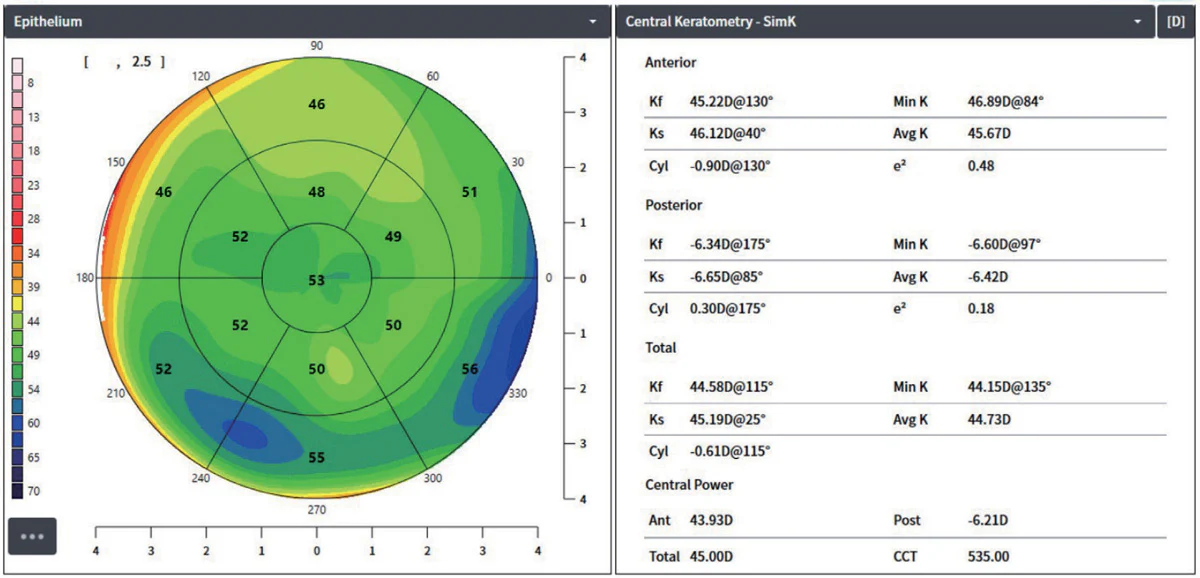

Mapas y datos numéricos en una sola pantalla

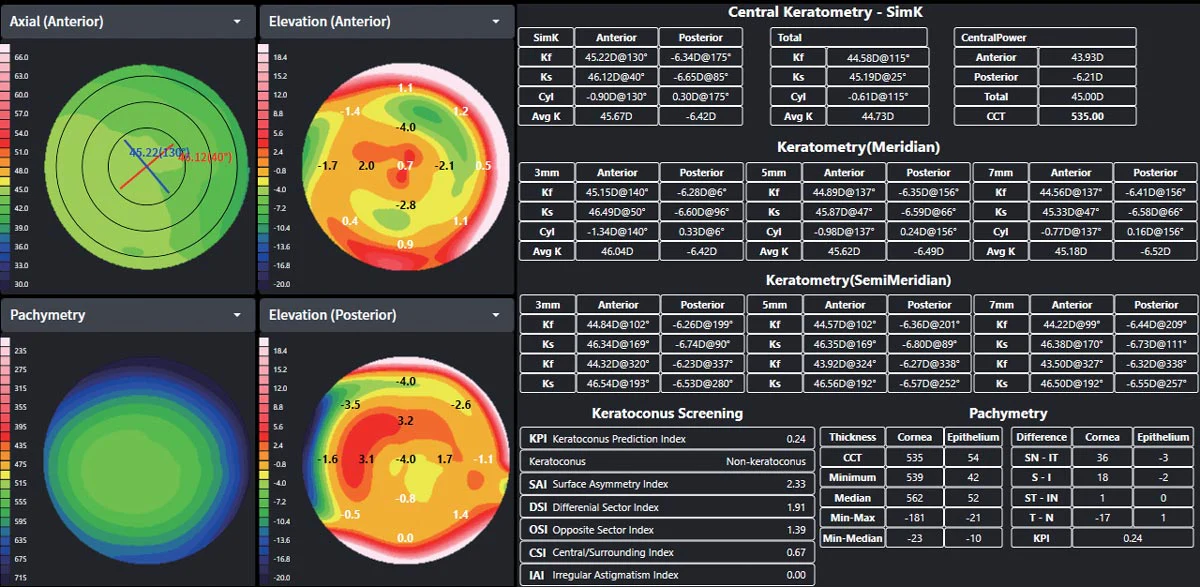

En una sola pantalla, el usuario puede visualizar cuatro mapas —Axial, Elevación anterior, Elevación posterior y Paquimetría— mientras analiza parámetros clave como SimK, Meridiano, Índice de queratocono y espesor epitelial.

Es posible cambiar los mapas o ajustar el diseño según sea necesario, permitiendo un uso flexible adaptado al propósito y a la situación diagnóstica.

Flujo clínico simplificado

Las pantallas de análisis pueden imprimirse o enviarse a un servidor PACS en formato DICOM, facilitando el almacenamiento y el intercambio de resultados. Al imprimir, el fondo puede cambiarse a blanco para mejorar la legibilidad del informe. La integración con sistemas EMR y PACS hospitalarios simplifica aún más el flujo clínico.

Mediciones rápidas, precisas y altamente confiables

Con el Burst Mode, el sistema realiza mediciones consecutivas rápidas —tres veces para la longitud axial y cinco veces para cada uno de los siguientes parámetros: espesor corneal central (CCT), profundidad de cámara anterior (ACD) y espesor del cristalino (LT)— garantizando una consistencia y precisión superiores.

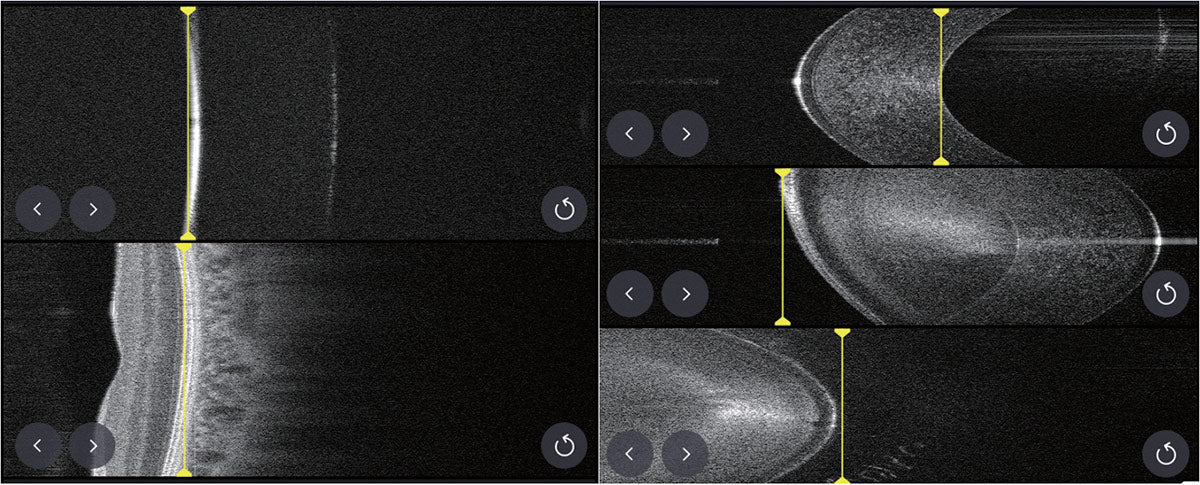

Después de cada escaneo, las imágenes B-scan pueden revisarse inmediatamente en la pantalla de confirmación, permitiendo ajustes finos cuando sea necesario. Los escaneos de baja calidad causados por parpadeos o pequeños movimientos oculares son filtrados automáticamente, asegurando cálculos de LIO confiables y una planificación quirúrgica precisa, incluso en casos desafiantes con catarata densa o deformación macular.

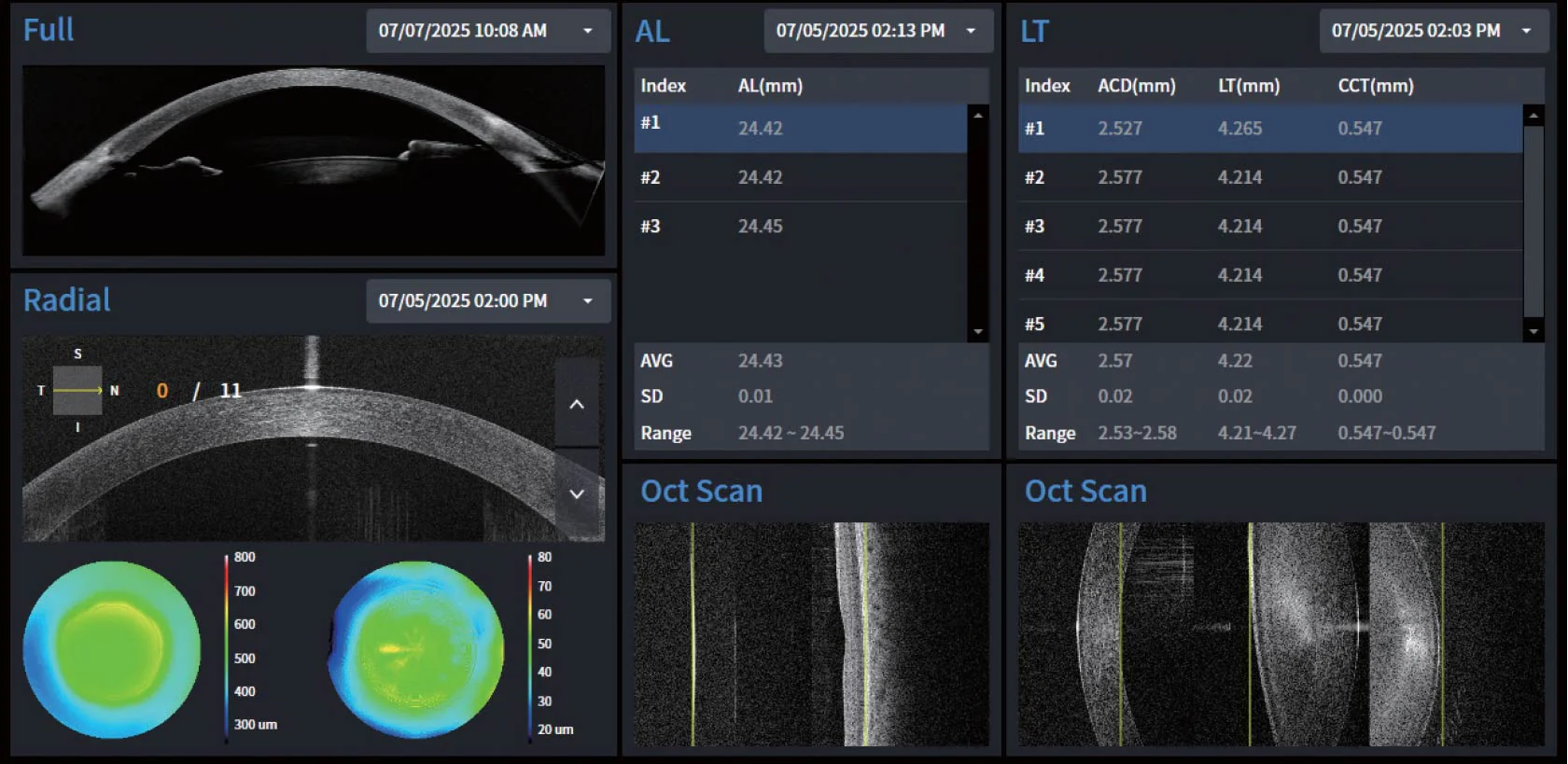

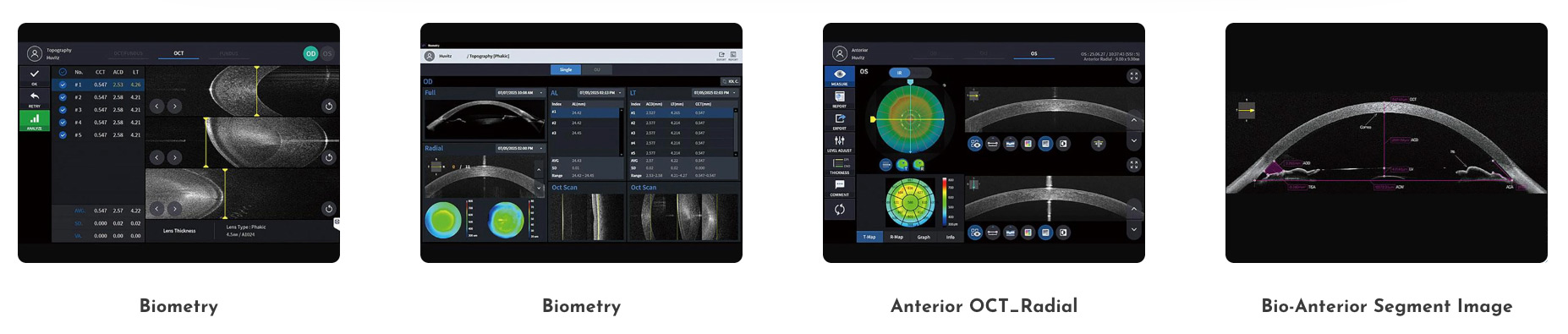

Visión completa: desde mediciones precisas hasta recomendaciones de LIO

La pantalla de análisis de biometría ofrece una visión tridimensional integral de las estructuras oculares con perspectivas de AL, TL, Radial y Segmento Anterior Completo.

Los parámetros de medición, como longitud axial (AL) y espesor del cristalino (TL), pueden revisarse selectivamente, con opción de ajuste manual de los límites de capas para máxima precisión, incluso en anatomías complejas.

Al integrar AL, CCT, ACD, LT y valores de K basados en topografía corneal, el sistema genera automáticamente recomendaciones ideales de LIO adaptadas a cada paciente, apoyando una planificación quirúrgica precisa y eficiente.

Imagen Anterior Mejorada

La Topografía OCT captura simultáneamente las superficies anterior y posterior de la córnea, produciendo un análisis 3D detallado con 16 tipos de mapas corneales para una evaluación precisa del espesor, curvatura y elevación.

Complementando esta tecnología, la Biometría Óptica visualiza toda la longitud axial —desde la córnea hasta la mácula— en imágenes 2D de alta resolución, ofreciendo muchos más detalles que el ultrasonido convencional.

Juntas, estas funcionalidades proporcionan datos detallados y precisos para una selección personalizada de lentes intraoculares (LIO) y una planificación quirúrgica más segura y confiable.

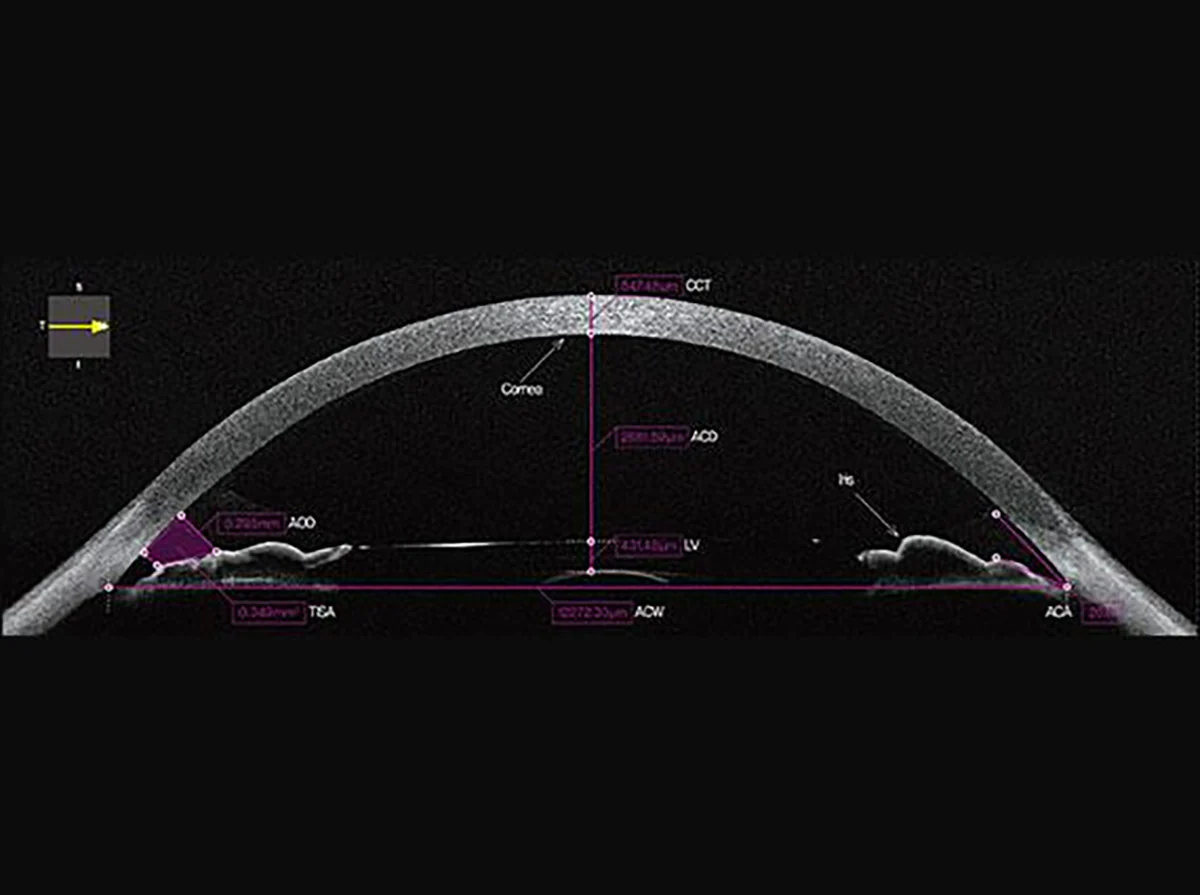

Imagen Anterior Completa para una Visualización Integral

Un solo escaneo captura todo el segmento anterior —desde la córnea hasta el cristalino— con visualización clara del iris y la cámara anterior. Parámetros esenciales como WTW (white-to-white) y ACT (espesor de la cámara anterior) se miden automáticamente, permitiendo comparaciones objetivas y evaluaciones precisas.

Esta imagen integral respalda la diferenciación exacta entre glaucoma de ángulo abierto y cierre angular, así como evaluaciones detalladas pre y postoperatorias en cirugías refractivas o de cristalino.

Insight Clínico: Útil para la detección temprana de alteraciones del ángulo de la cámara anterior y para el seguimiento pre y postoperatorio en procedimientos con lentes refractivos.

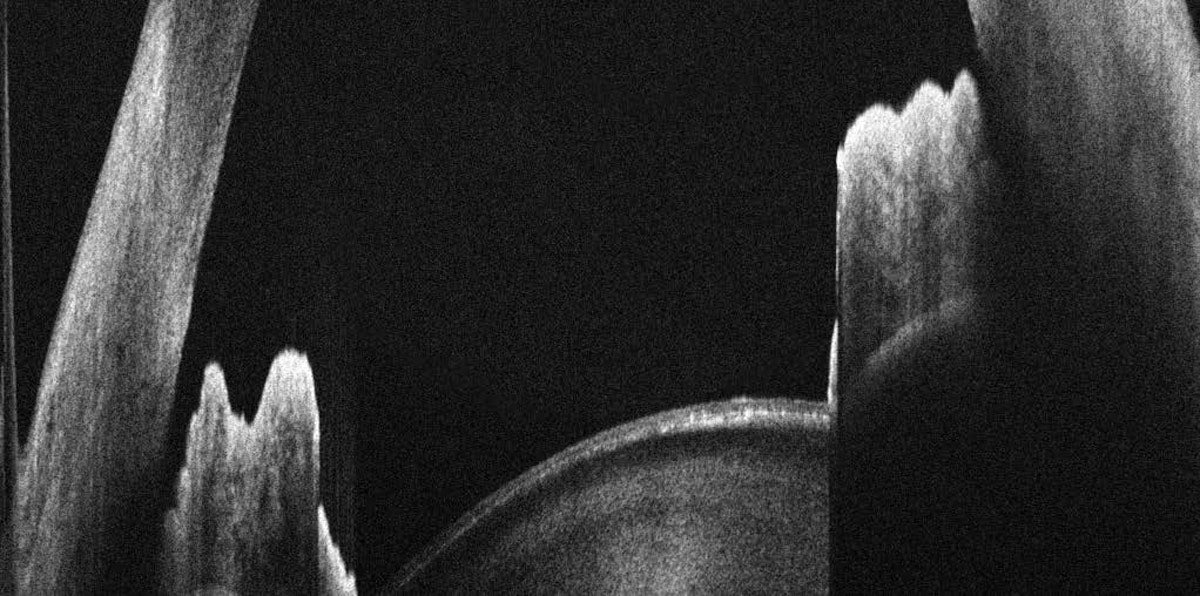

Visualización del Músculo Ciliar y del Cristalino

Con la función Wide One Line Scanning, la estructura anterior del músculo ciliar y del cristalino se visualiza claramente en un solo escaneo. Esto permite evaluar rápidamente alteraciones en la función del músculo ciliar, así como la posición y forma del cristalino, siendo ideal para comparaciones pre y postoperatorias.

También respalda análisis funcionales detallados del segmento anterior en diversas aplicaciones clínicas, incluyendo corrección de presbicia e implante de LIO.

Insight Clínico: Evaluación rápida de la función del músculo ciliar y de los cambios en la posición del cristalino para comparaciones pre y postoperatorias.

Análisis Corneal

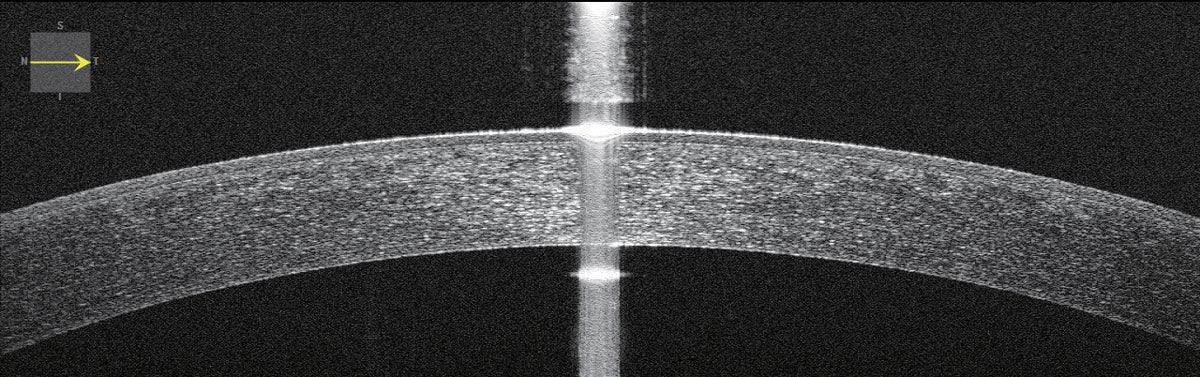

Con el Módulo de Segmento Anterior, se capturan imágenes seccionales de alta resolución de la córnea para medir con precisión el espesor, la curvatura y las estructuras anterior y posterior.

Estas mediciones pueden visualizarse y analizarse en formatos 2D y 3D, proporcionando datos completos para evaluaciones clínicas precisas.

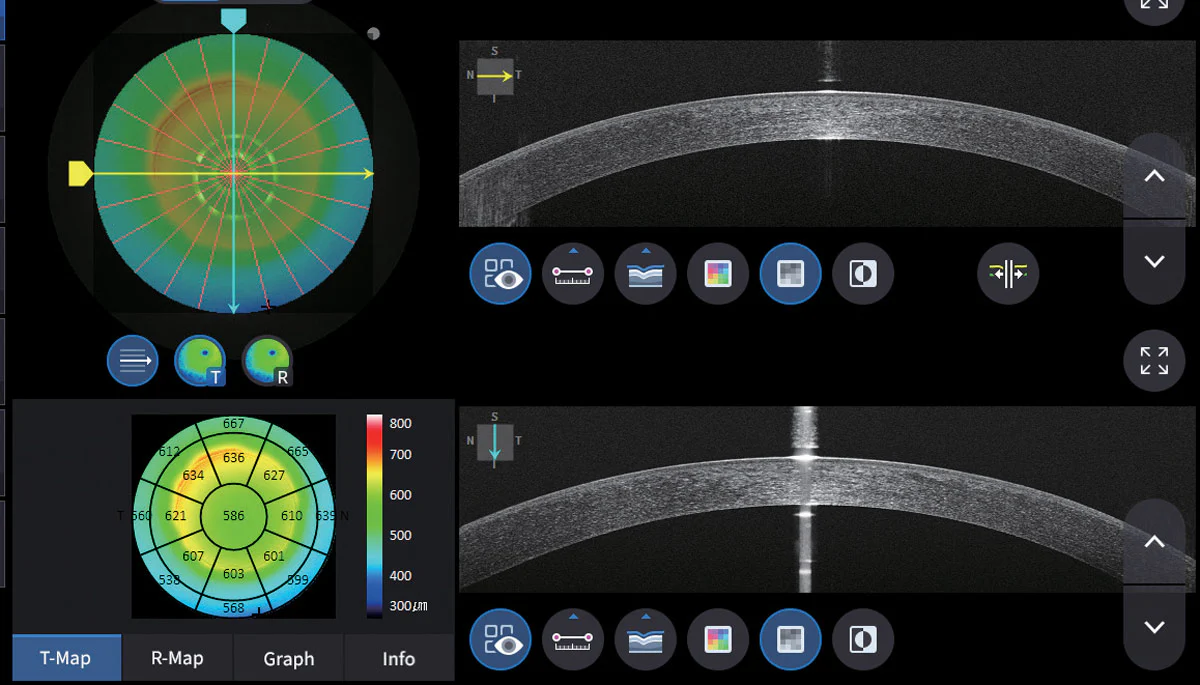

Análisis Radial

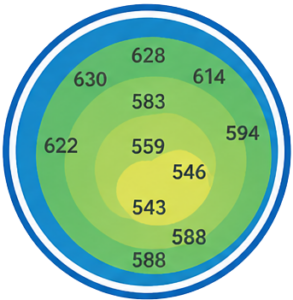

Utilizando el Mapa de Espesor Corneal, se identifica con precisión la distribución global del espesor y la ubicación del punto más delgado.

Esta visualización detallada de la topografía corneal ayuda en la detección y evaluación temprana de anomalías como el queratocono.

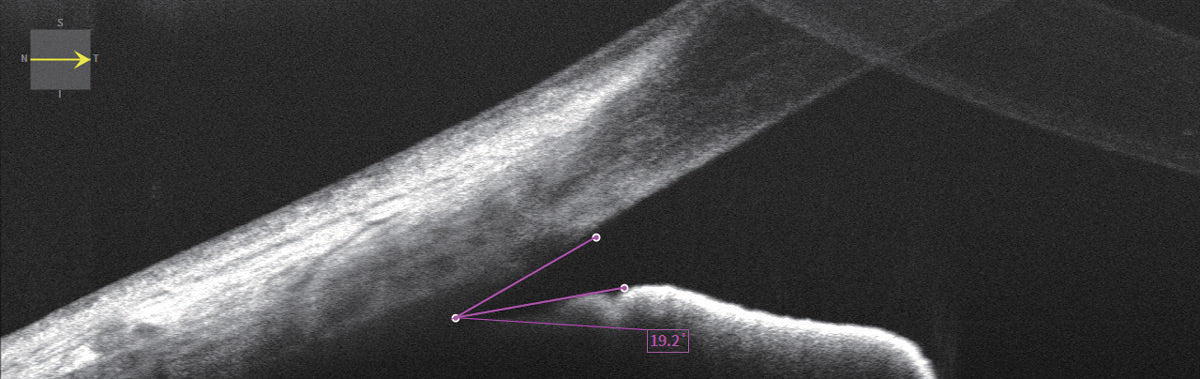

Análisis del Ángulo de la Cámara Anterior

Mediante imágenes seccionales del segmento anterior, el sistema mide con precisión el ángulo de la cámara anterior (ACA) entre la córnea y el iris. Esto permite evaluar con exactitud si el ángulo está abierto o cerrado, respaldando un diagnóstico y seguimiento confiables de las condiciones relacionadas con el ángulo.

Mapas Más Confiables – Parámetros con Mayor Precisión

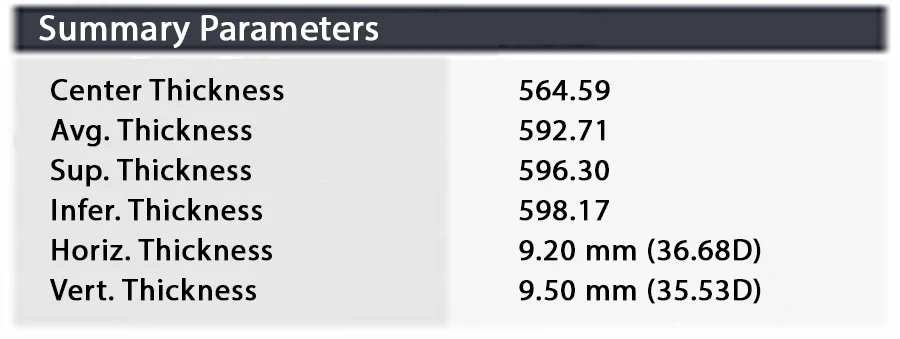

El HOCT-1F (80) genera mapas más consistentes y confiables, mejorando la precisión de parámetros corneales esenciales, incluyendo espesor central, espesor promedio y mediciones de curvatura.

Estos valores precisos son fundamentales para diagnósticos avanzados y un cuidado verdaderamente personalizado para el paciente.
